Let op: Dit artikel staat op uitloop. U kunt het vervangende artikel hier vinden: 1186736 / Beugelklem 2056 U-voet, enkelvoudig, kunststof drukwand, FT

Beugelklem, 1-voudig kunststof drukstuk, FT

Art.nr. 1175408 | EAN 4012195073031

Productbeschrijving
Productbeschrijving
Geschikt voor alle C-profielrails met 18 mm en 22 mm sleufbreedte.

Drukwand van polypropyleen, halogeenvrij, kleur lichtgrijs RAL 7035.


  • halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Beugelklem voor C-profielrail met sleufbreedte 18-22 mm
  • sleufbreedte 18 mm
  • sleufbreedte 22 mm
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1

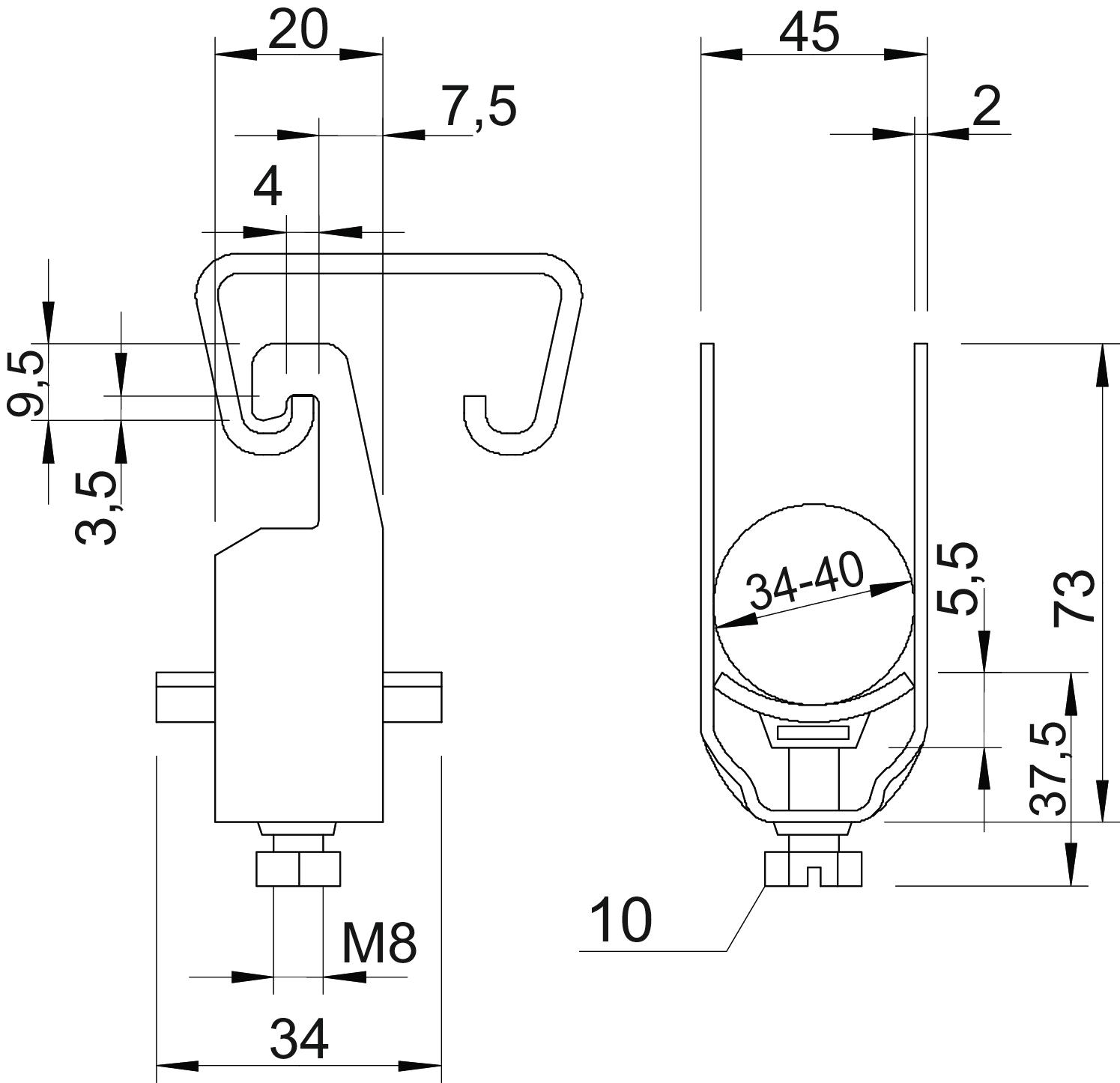

Afm. H 73 mm
Afmeting G (mm) M8
CO₂-voetafdruk (GWP) van wieg tot poort 0,145 kg CO₂e / 1 Stuk
Dimensie 34-40mm
Extra materiaal staal
Extra oppervlak vuurverzinkt
Halogeenvrij ja
Maat A 20 mm
Maat B 45 mm
Maat C 34 mm
Maat L 37,5 mm
Maat t 2 mm
Maat x 5,5 mm
Materiaal staal
Materiaal van het fixeerplaatje Kunststof
Materiaalkwaliteit van het fixeerplaatje Polypropyleen
Max. Aandraaimoment 5 Nm
Met contra-fixeerplaatje nee
Met kunststof wand ja
Met metalen wand nee
Montagetype Profielrail
Oppervlak thermisch verzinkt
slagvast nee
Spanbereik D max. 40 mm
Spanbereik D min. 34 mm
voor 1 kabel H 73 mm
voor 1 kabel L 37,5
voor 2 kabels H 115 mm
voor 2 kabels L 44,5 mm
voor 3 kabels H 157 mm
voor 3 kabels L 44,5 mm
voor buisdiameter max. 40 mm
voor buisdiameter min. 40 mm
voorrail met sleufbreedte (met interval) max. 22 mm
voorrail met sleufbreedte (met interval) mm 18 mm
Alle typen

Alle typen

Type Spanbereik D min. Spanbereik D max. Max. Aandraaimoment Art.nr. Aantal kl. VKE
2056U 22 FT 16 mm 22 mm 3 Nm 1175211
100 Stuks
2056U 40 FT 34 mm 40 mm 5 Nm 1175408
100 Stuks
2056U 52 FT 46 mm 52 mm 5 Nm 1175521
100 Stuks
2056U 70 FT 64 mm 70 mm 5 Nm 1175696
50 Stuks
2056U 90 FT 82 mm 90 mm 5 Nm 1175904
25 Stuks
