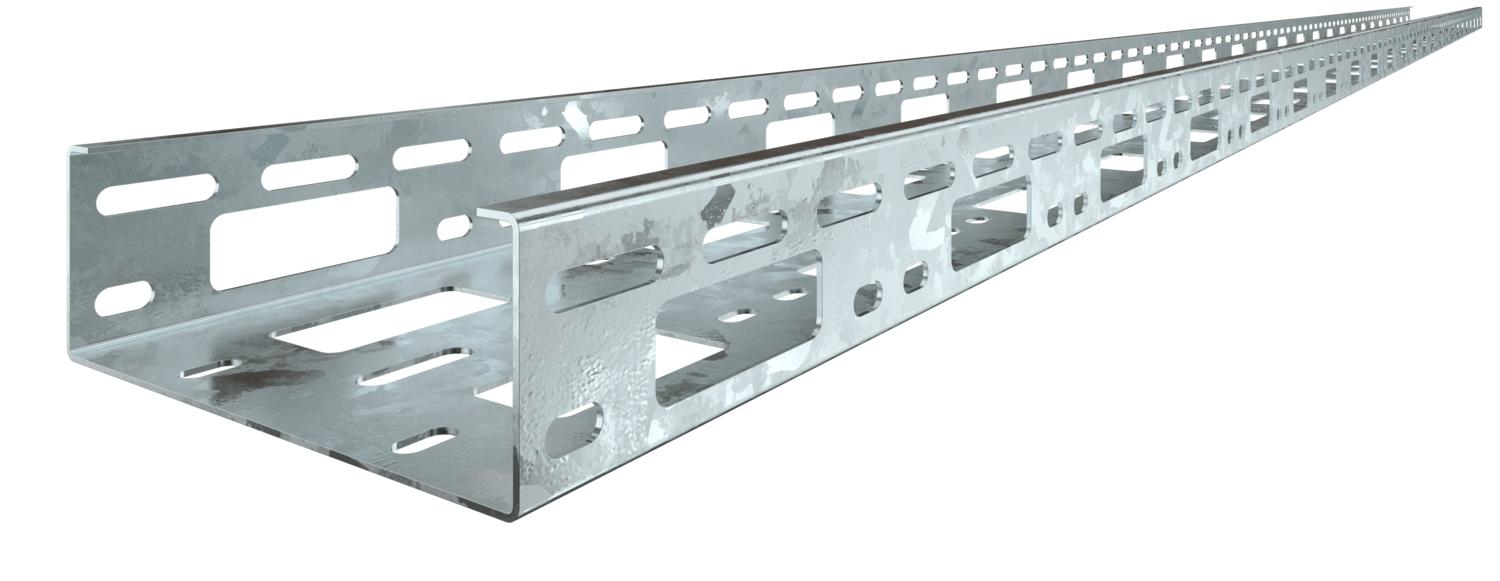

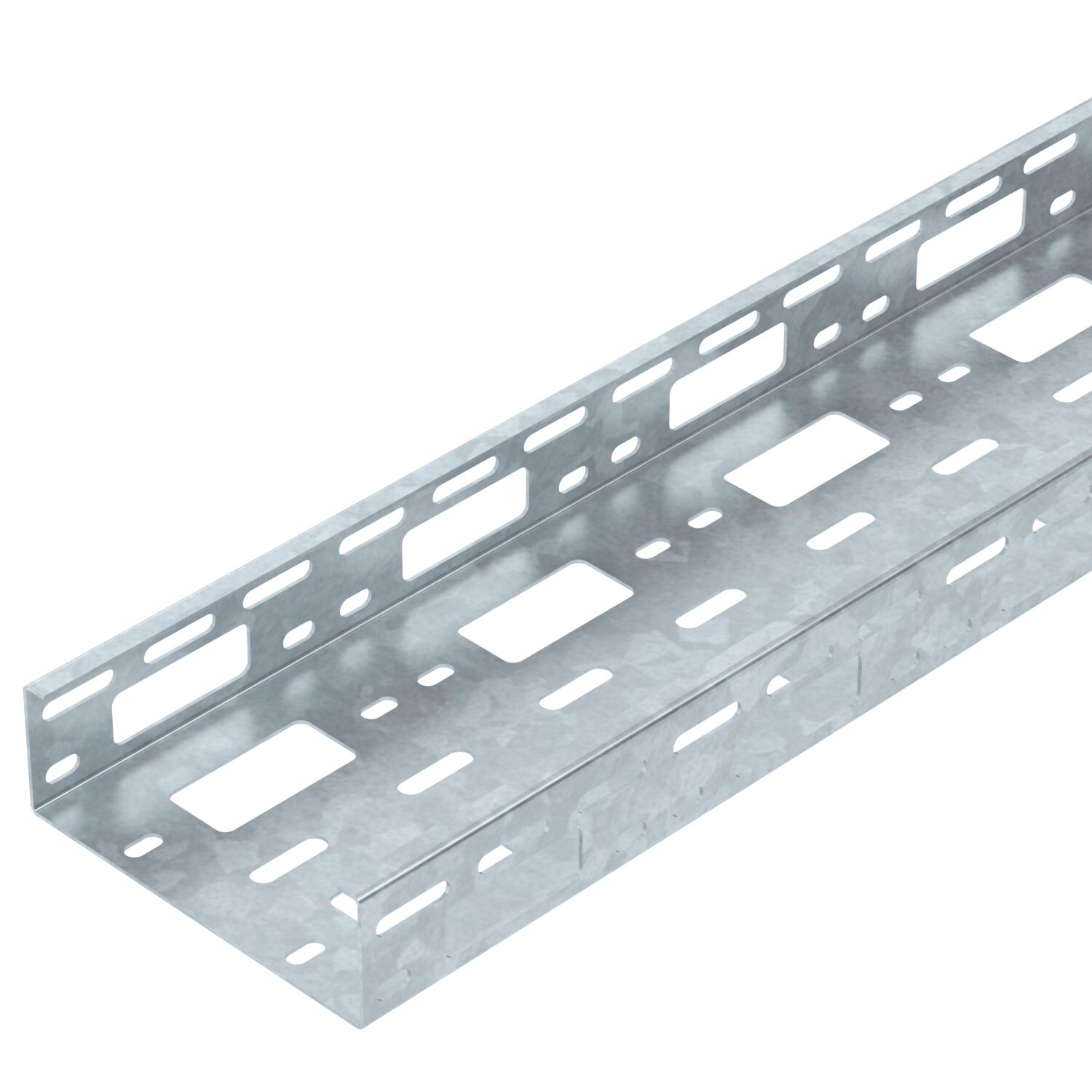

AZ-minikanaalsysteem150 FT

Art.nr. 6075325 | EAN 4012195811138

6075325 / AZK 150 FT
3000 mm
150 mm
1,5 mm
nee
Productbeschrijving

Productbeschrijving

AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Afmetingen 50x150x1,5
Breedte 150 mm
Dimensie 50x150x3000
Functiebehoud nee
Hoogte 50 mm
Lengte 3000 mm
Materiaal staal
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 75 cm²
Nuttige doorsnede 7500 mm²
Oppervlak thermisch verzinkt
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 3 kN/m
Steunafstand 1,5 m 2 kN/m
Steunafstand 2,0 m 1,2 kN/m
Steunafstand 2,5 m 0,8 kN/m
Steunafstand 3,0 m 0,25 kN/m
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram ZA-kanaal

Belastingsdiagram ZA-kanaal
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Art.nr. Aantal kl. VKE
AZK 150 FT 3000 mm 150 mm 1,5 mm nee 6075325
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder 50 FT Koppel-/hoekverbinder 50 FT VF AZK FT 6066550
25 Stuks
Kabelbeschermring 915 PE Kabelbeschermring 915 PE KSR-915 PE 6066704
25 Stuks
Kabelbeschermring 910 PE Kabelbeschermring 910 PE KSR-910 PE 6066712
25 Stuks
Deksel met draaigrendel FT Deksel met draaigrendel FT AZDMD 150 FT 6080865
3 m
