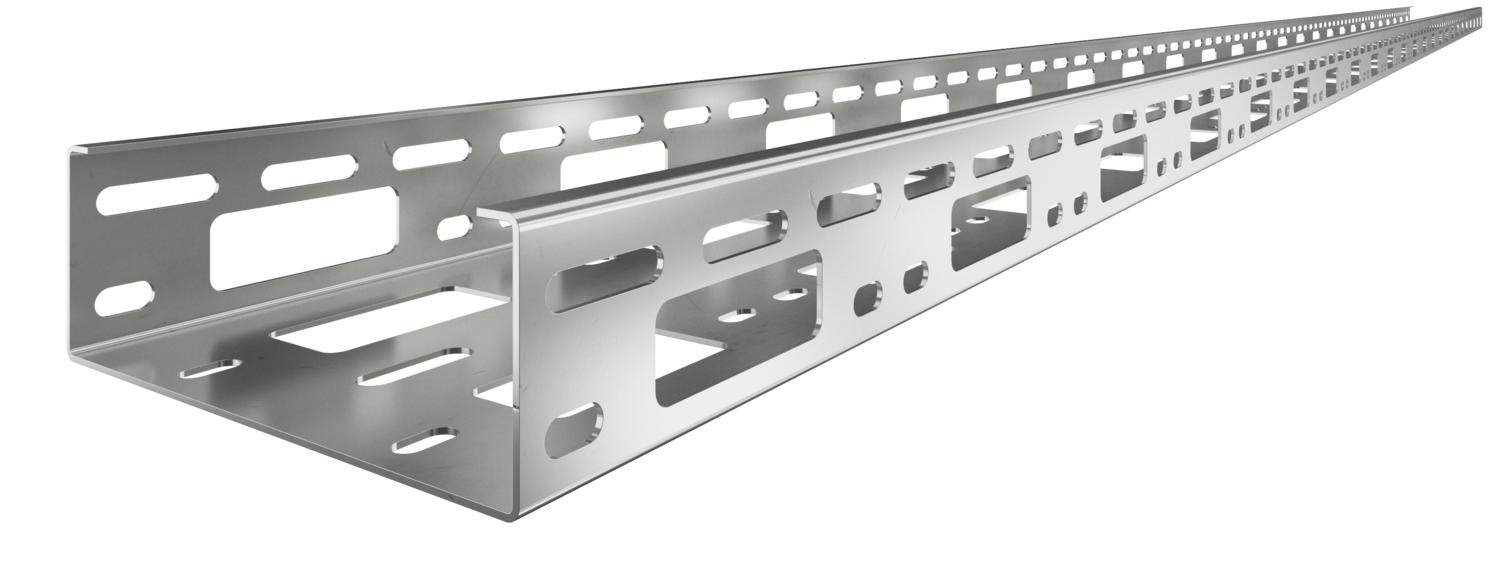

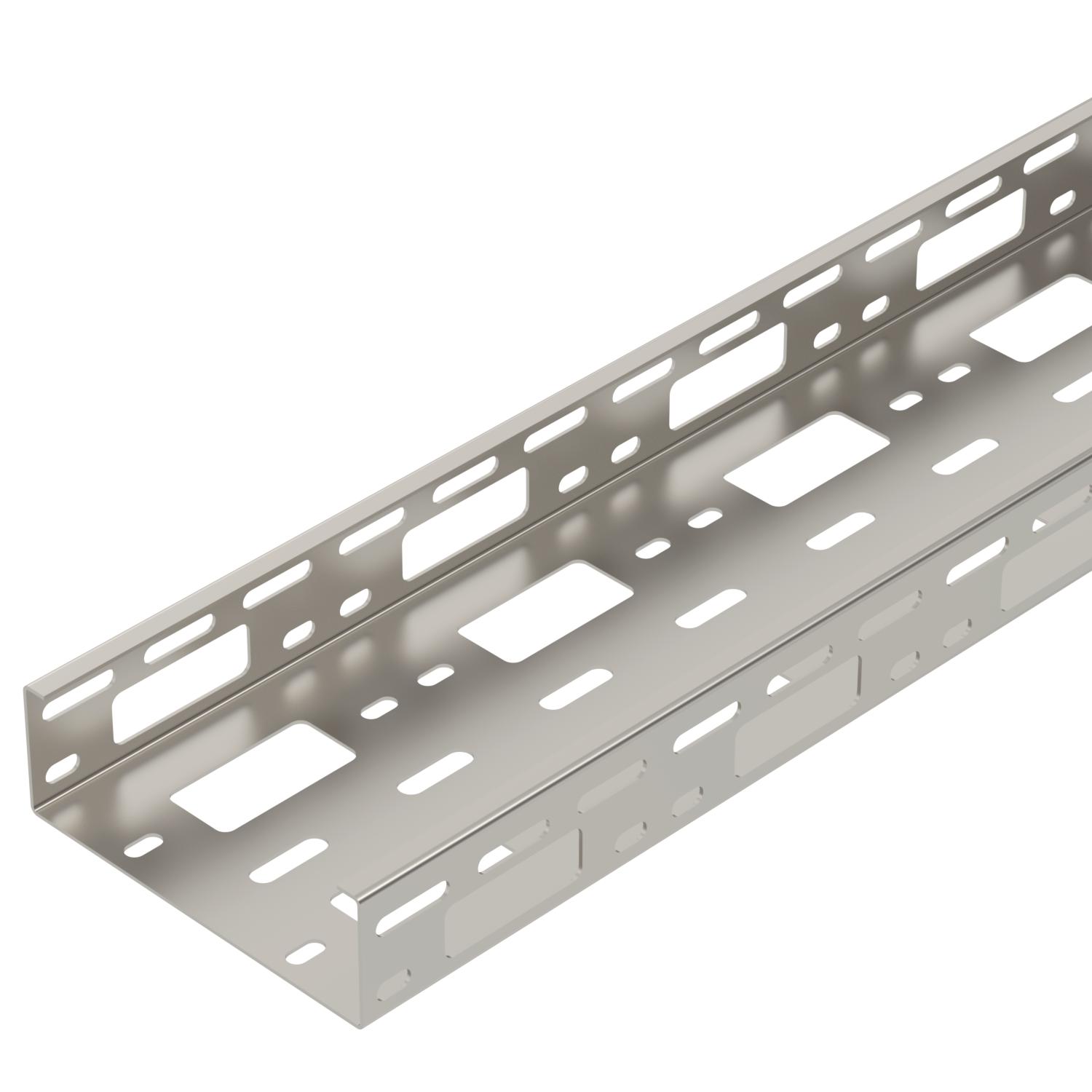

AZ-minikanaal 150 A2
Art.nr. 6075330 | EAN 4012195811145
- Productbeschrijving
-
ProductbeschrijvingAZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 50x150x1,5 Breedte 150 mm CO₂-voetafdruk (GWP) van wieg tot poort 21,1951 kg CO₂e / 1 Meter Dimensie 50x150x3000 Functiebehoud nee Hoogte 50 mm Kleur roestvrij staal Lengte 3000 mm Maat B 150 mm Materiaal Roestvast staal 1.4301 Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 7500 mm² Nuttige doorsnede 75 cm² Oppervlak blank, nabehandeld Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Steunafstand 1,0 m 3 kN/m Steunafstand 1,5 m 2 kN/m Steunafstand 2,0 m 1,2 kN/m Steunafstand 2,5 m 0,8 kN/m Steunafstand 3,0 m 0,25 kN/m Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram ZA-kanaal
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder A2
VF AZK A2 6066569 10 Stuks
Kabelbeschermring 915 PE
KSR-915 PE 6066704 25 Stuks
Kabelbeschermring 910 PE
KSR-910 PE 6066712 25 Stuks - Downloads
-
