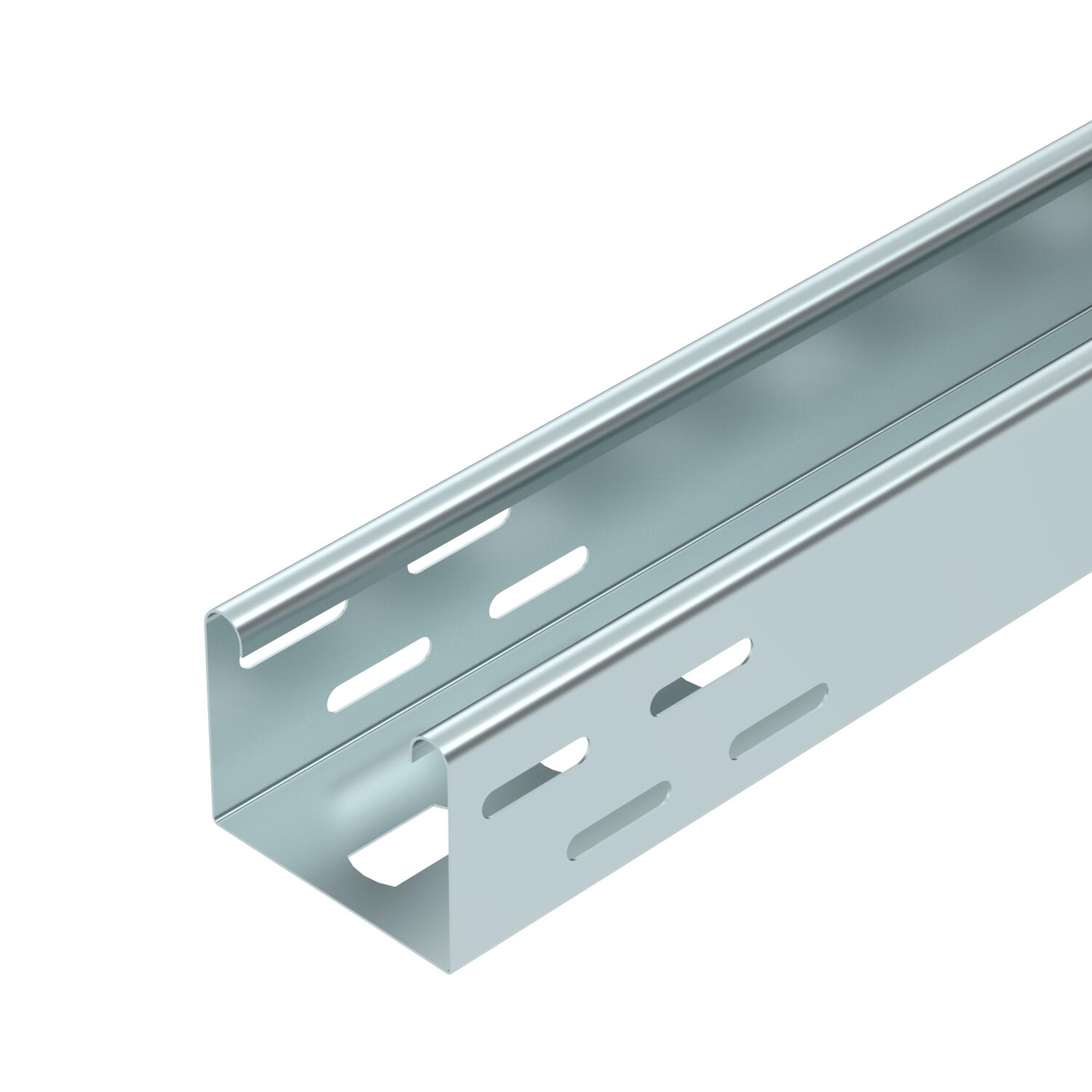

Armatuurkabelgoot FS

Art.nr. 6055812 | EAN 4012196943937

75 mm
0,75 mm
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
Armatuurkabelgoot met geperforeerde bodem ter bevestiging van verlichting en voor de doorvoer van leidingen.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Magnetische afschermingsdemping
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Kabelgoot, zijhoogte 60 mm
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 75 mm
Dimensie 60x75x6000
Hoogte 60 mm
Kleur zink
Lengte 6000 mm
Materiaal staal
Montagegat in bodem ja
Nuttige doorsnede 42 cm²
Oppervlak bandverzinkt
Plaatdikte 0,75 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 0,8 kN/m
Steunafstand 2,0 m 0,55 kN/m
Steunafstand 2,5 m 0,35 kN/m
Steunafstand 3,0 m 0,25 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Zijperforatie ja

Technische gegevens

Belastingsdiagram armatuurkabelgoot type LTR

Belastingsdiagram armatuurkabelgoot type LTR
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Materiaal Oppervlak Art.nr. Aantal kl. VKE

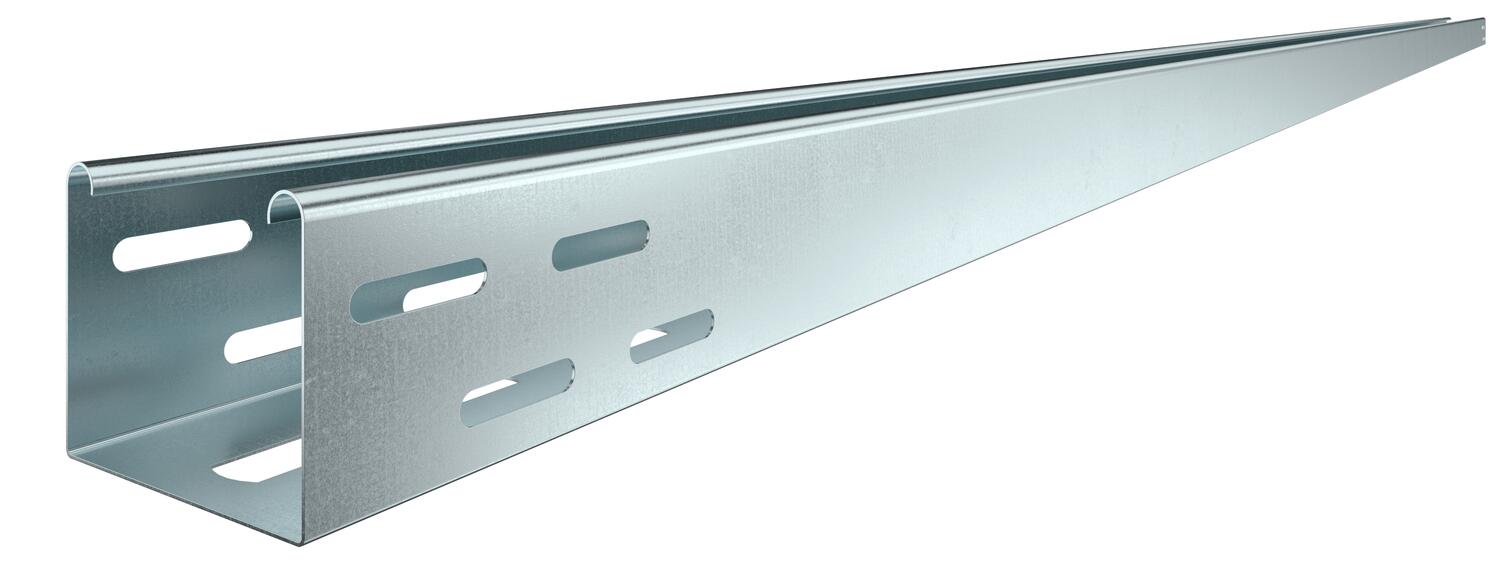

LTR 3000 FS 3000 mm 75 mm 0,75 mm staal bandverzinkt 6055810
3 m
LTR 6000 FS 6000 mm 75 mm 0,75 mm staal bandverzinkt 6055812
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 075 FS 6052029
24 m
Koppelplaatset FS Koppelplaatset FS RV 607 FS 6068150
10 Stuks
Centrale ondersteuning armatuurkabelgoot FS Centrale ondersteuning armatuurkabelgoot FS MAH LTR FS 6358810
25 Stuks
