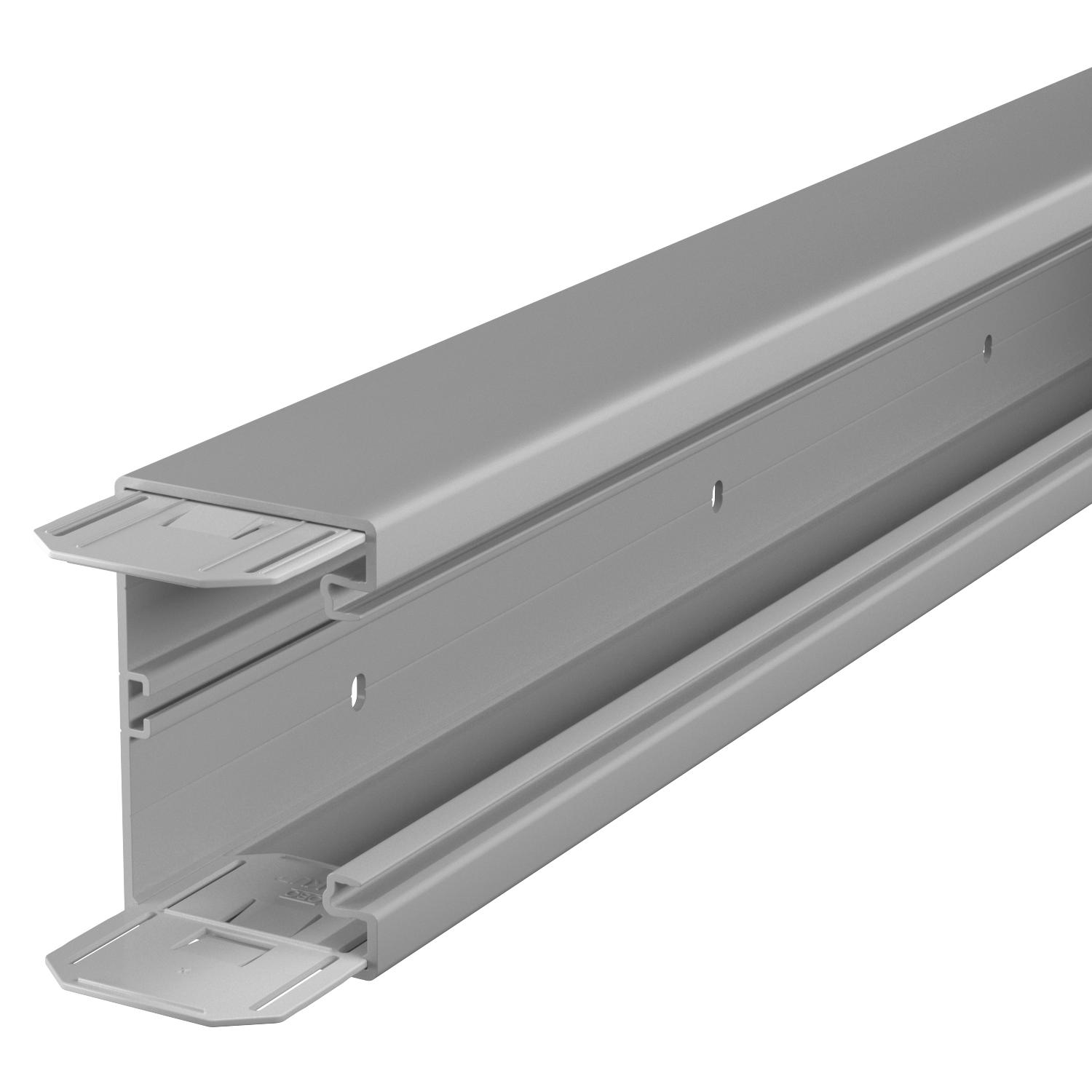

Apparatuurinbouwkoker Rapid 80, kanaalbreedte 110, kanaalhoogte 70

Art.nr. 6274306 | EAN 4012195656371

2000 mm
Productbeschrijving

Productbeschrijving

GK installatiekanaal van loodvrij polyvinylchloride, geschikt voor montage direct op de wand of op wandconsoles. Voor de bevestiging is het kanaal voorzien van perforaties. Het GK installatiekanaal heeft een C-rail op de bodem voor het bevestigen van een scheidingsschot van kunststof. In de inbouwdozen uit de serie 71GD... kunnen alle schakelaargamma's in draagring- en draagbeugelmodel als ook Module 45-apparaten worden geïnstalleerd. De sleufopening is 76,5 mm. Per kanaalstuk is aan één zijde een koppelingspaar voorgemonteerd. De deksel moet afzonderlijk worden besteld.
Het deksel moet afzonderlijk worden besteld.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA Konformitätserklärung
  • GEK-K-wandgoot, kanaaldiepte 70 mm
  • Wandmontage
  • Consolemontage
  • Sleufbreedte 80 mm
  • inbouwapparatuur
  • Contactdoos met randaarde
Technische gegevens

Technische gegevens

Aantal deksels 1
Aantal insteekbare scheidingswanden 1
Antibacteriële behandeling nee
Beschermfolie ja
Beschermingsgraad IP30
Beschermingsgraad IK-code IK08
Bodemperforatie met deksel en bodemperforatie
Deksel meegeleverd nee
Dekselbreedte 76,5 mm
Dimensie 70x110x2000
Halogeenvrij nee
Kabelklem nee
Kanaalverbinder ja
Kleur steengrijs; RAL 7030
Materiaal Polyvinylchloride
Model rechthoekig ja
Montagegat in bodem ja
Montagetype van deksels intern
Nuttige doorsnede 6400 mm²
symmetrisch ja
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -15 °C
Uitvoering achterwand (binnenzijde) Doorlopend C-profiel

Afmetingen

Breedte 110 mm
Hoogte 70 mm
Lengte 2000 mm
Alle typen

Alle typen

Type Lengte Kleur Art.nr. Aantal kl. VKE
GK-70110RW 2000 mm zuiver wit; RAL 9010 6274300
8 m
GK-70110CW 2000 mm crèmewit; RAL 9001 6274301
8 m
GK-70110LGR 2000 mm lichtgrijs; RAL 7035 6274302
8 m
GK-70110GR 2000 mm steengrijs; RAL 7030 6274306
8 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Inbouwdoos 71GD6, 1-voudig Inbouwdoos 71GD6, 1-voudig 71GD6 6288610
5 Stuks
Apparaatinbouwdoos 71GD7-2, dubbel Apparaatinbouwdoos 71GD7-2, dubbel 71GD7-2 6288608
2 Stuks

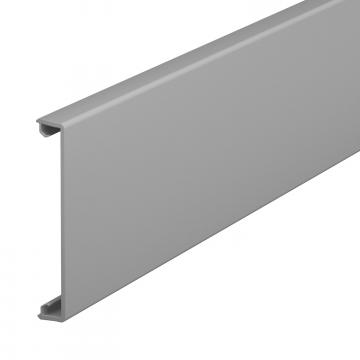

Deksel, kunststof, glad Deksel, kunststof, glad GK-OTGGR 6278686
2 m

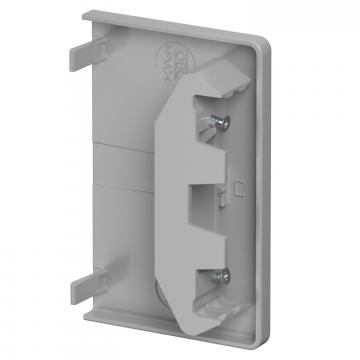

Eindstuk, voor installatiekanaal Rapid 80 type GK-70110 Eindstuk, voor installatiekanaal Rapid 80 type GK-70110 GK-E70110GR 6274376
1 Stuks
Scheidingsschot GK-TW70 Scheidingsschot GK-TW70 GK-TW70 6274900
2 m
Binnenhoek, voor wandgoot Rapid 80, type GK-70110 Binnenhoek, voor wandgoot Rapid 80, type GK-70110 GK-I70110GR 6274346
1 Stuks

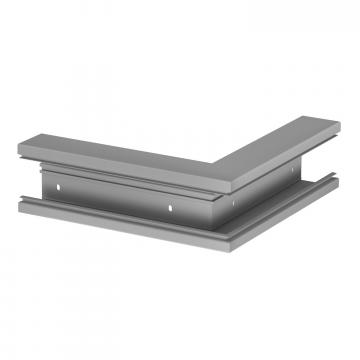

Buitenhoek, voor wandgoot Rapid 80, type GK--70110 Buitenhoek, voor wandgoot Rapid 80, type GK--70110 GK-A70110GR 6274316
1 Stuks

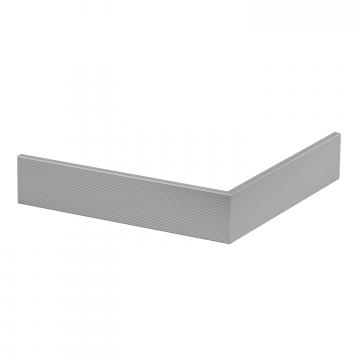

Deksel voor buitenhoek, kunststof, glad Deksel voor buitenhoek, kunststof, glad GK-OTGAGR 6274796
1 Stuks

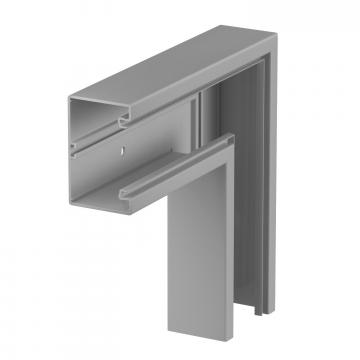

Platte hoek dalend, voor wandgoot Rapid 80 type GK-70110 Platte hoek dalend, voor wandgoot Rapid 80 type GK-70110 GK-F70110GR 6274326
1 Stuks

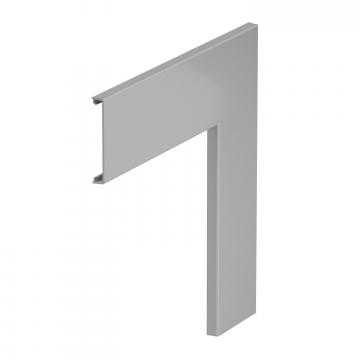

Deksel voor platte hoek, kunststof, glad Deksel voor platte hoek, kunststof, glad GK-OTGFGR 6274496
1 Stuks

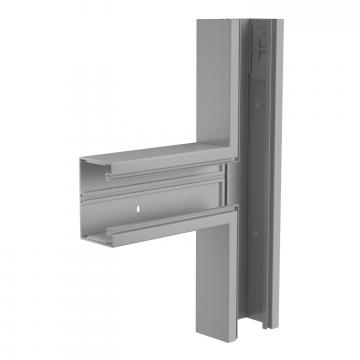

T-stuk voor wandgoot Rapid 80, type GK-70110 T-stuk voor wandgoot Rapid 80, type GK-70110 GK-T70110GR 6274366
1 Stuks
Kanaalklem KL80A Kanaalklem KL80A KL80A 6288640
20 Stuks
Stopcontacteenheid AR45, 2-voudig Stopcontacteenheid AR45, 2-voudig SDE-RW D0RW2 6119407
2 Stuks
Downloads

Download

Download

Download
Download

Voor dit product zijn geen bestekteksten beschikbaar
