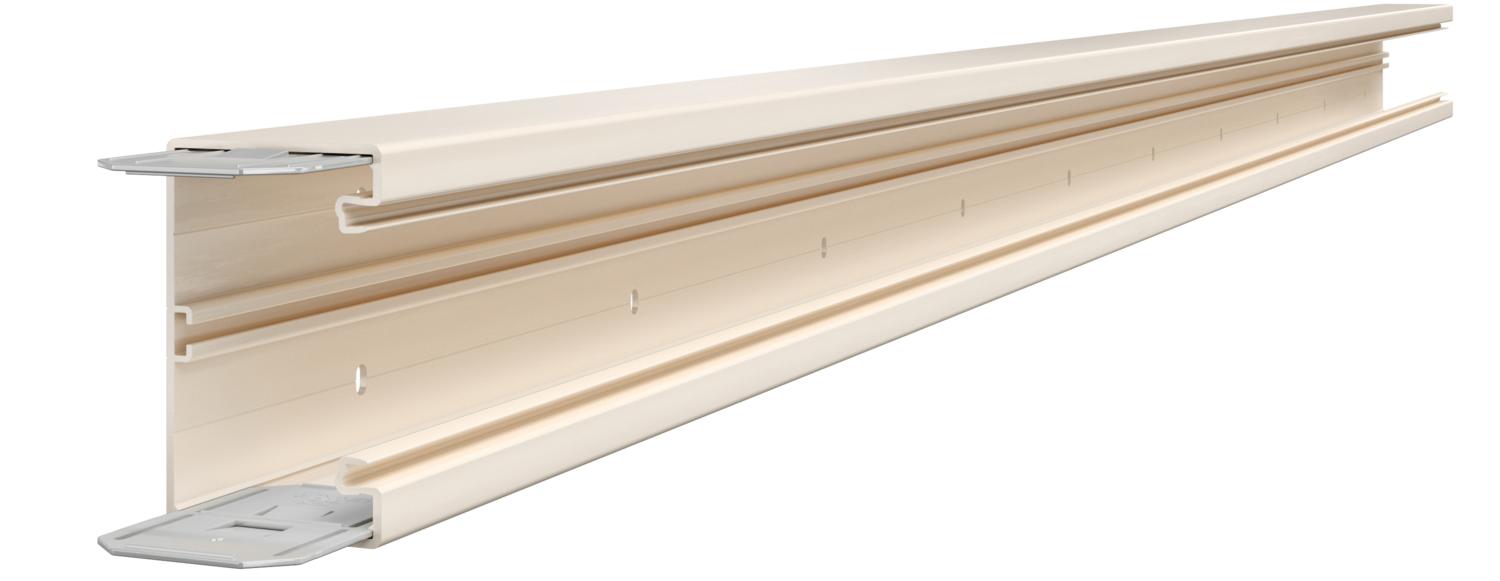

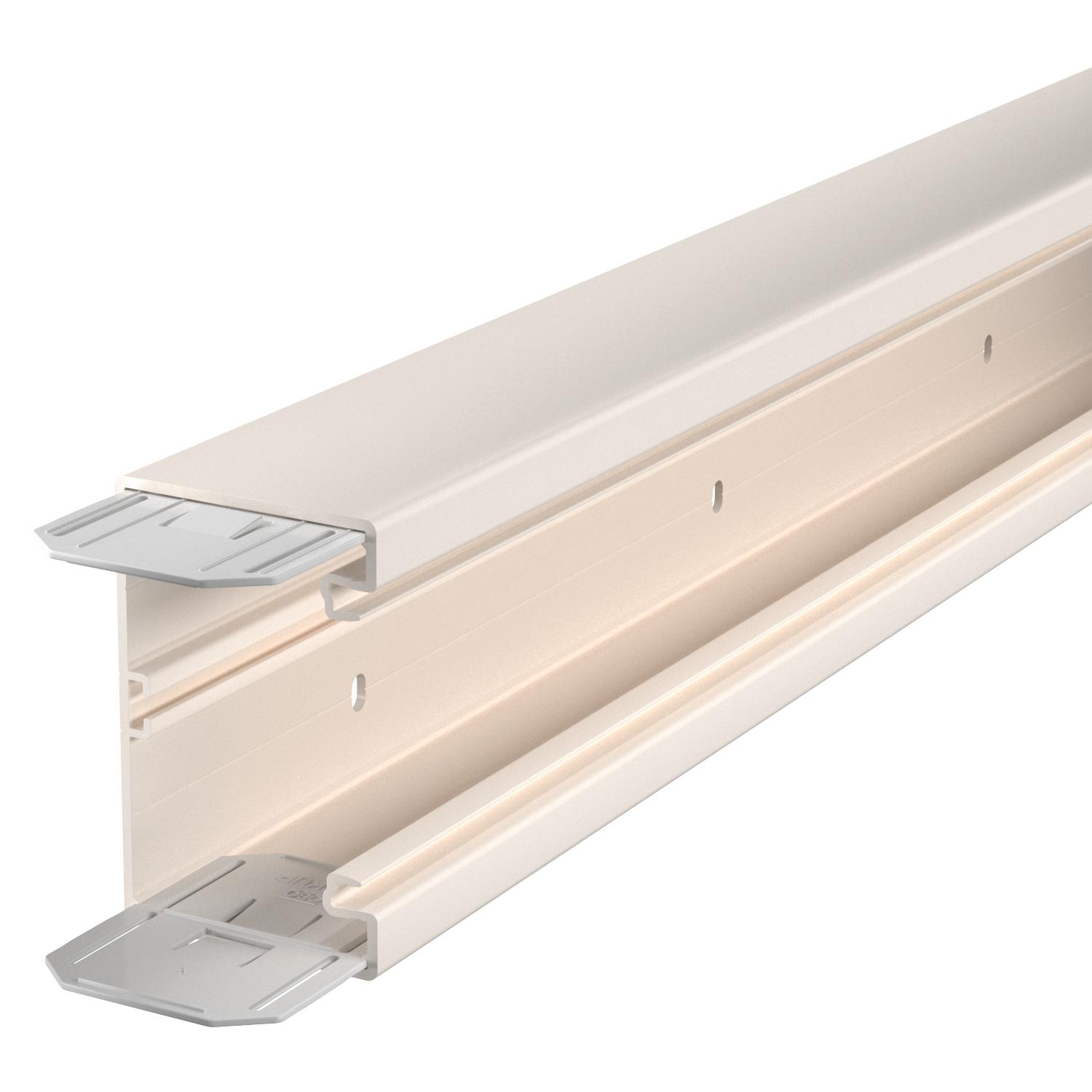

Apparatuurinbouwkoker Rapid 80, kanaalbreedte 110, kanaalhoogte 70
Art.nr. 6274301 | EAN 4012195656333
- Productbeschrijving
-
ProductbeschrijvingGK installatiekanaal van loodvrij polyvinylchloride, geschikt voor montage direct op de wand of op wandconsoles. Voor de bevestiging is het kanaal voorzien van perforaties. Het GK installatiekanaal heeft een C-rail op de bodem voor het bevestigen van een scheidingsschot van kunststof. In de inbouwdozen uit de serie 71GD... kunnen alle schakelaargamma's in draagring- en draagbeugelmodel als ook Module 45-apparaten worden geïnstalleerd. De sleufopening is 76,5 mm. Per kanaalstuk is aan één zijde een koppelingspaar voorgemonteerd. De deksel moet afzonderlijk worden besteld.
Het deksel moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Aantal deksels 1 Aantal insteekbare scheidingswanden 1 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP30 Beschermingsgraad IK-code IK08 Bodemperforatie met deksel en bodemperforatie Breedte 110 mm CO₂-voetafdruk (GWP) van wieg tot poort 2,1863 kg CO₂e / 1 Meter Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 70x110x2000 Halogeenvrij nee Hoogte 70 mm Kabelklem nee Kanaalverbinder ja Kleur crèmewit; RAL 9001 Lengte 2000 mm Materiaal Polyvinylchloride Model rechthoekig ja Montagegat in bodem ja Montagetype van deksels intern Nuttige doorsnede 6400 mm² symmetrisch ja Temperatuurbereik max. 60 °C Temperatuurbereik min. -15 °C Uitvoering achterwand (binnenzijde) Doorlopend C-profiel - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GK-70110CW / 6274301 , 0.24MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GK-70110CW / 6274301 , 0.15MB , pdfUK-Conformiteitsverklaring GK-70110CW / 6274301 , 0.14MB , pdfVeiligheidsspecificatieblad PVC_materiaalspecificaties , 0.02MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
Inbouwdoos 71GD6, 1-voudig
Apparaatinbouwdoos 71GD7-2, dubbel
Deksel, kunststof, glad

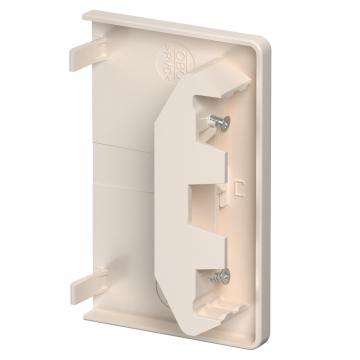

Eindstuk, voor installatiekanaal type Rapid 80 type 70110
Scheidingsschot GK-TW70

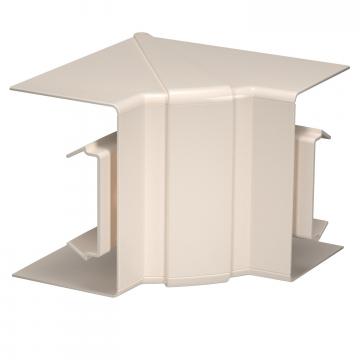

Binnenhoek, voor installatiekanaal Rapid 80 type 70110

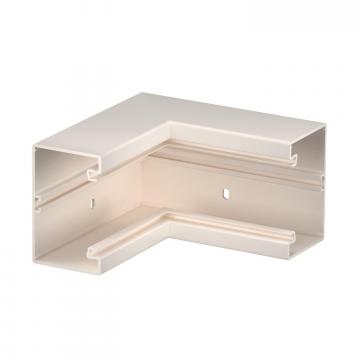

Binnenhoek, voor wandgoot Rapid 80, type GK-70110

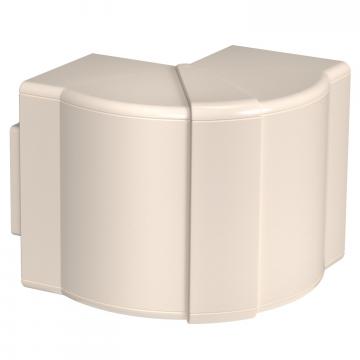

Buitenhoek, voor installatiekanaal Rapid 80 type 70110

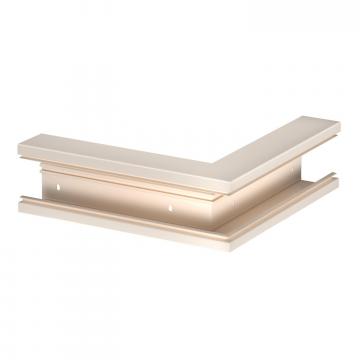

Buitenhoek, voor wandgoot Rapid 80, type GK--70110
Deksel voor buitenhoek, kunststof, glad

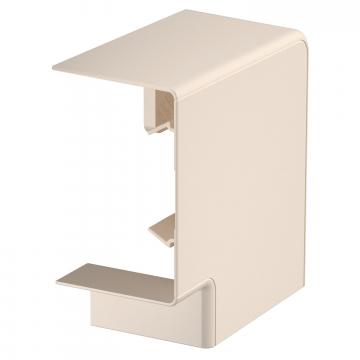

Platte hoek, voor installatiekanaal Rapid 80, type 70110

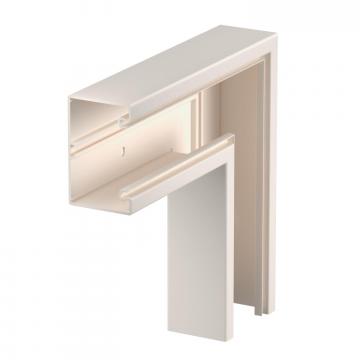

Platte hoek dalend, voor wandgoot Rapid 80 type GK-70110
Stopcontacteenheid AR45, 2-voudig
Deksel voor platte hoek, kunststof, glad

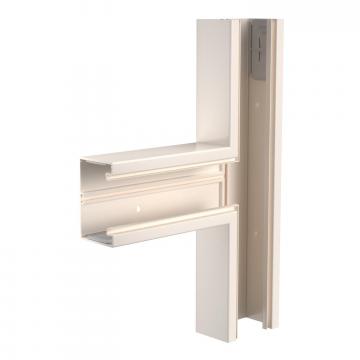

T-stuk voor wandgoot Rapid 80, type GK-70110
