Apparatuurdoos GWSRA9/10 met handgreep

Art.nr. 7405580 | EAN 4012195104445

7405580 / GESRA9 10U
10 mm
Productbeschrijving
Productbeschrijving
Apparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.


Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 12
Aantal inbouwdozen 3
Afdichtingsinbouwmogelijkheid nee
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK10
Beschermraam vloerbekleding ja
Buitendiameter 323 mm
Dikte vloerbedekking 10 mm

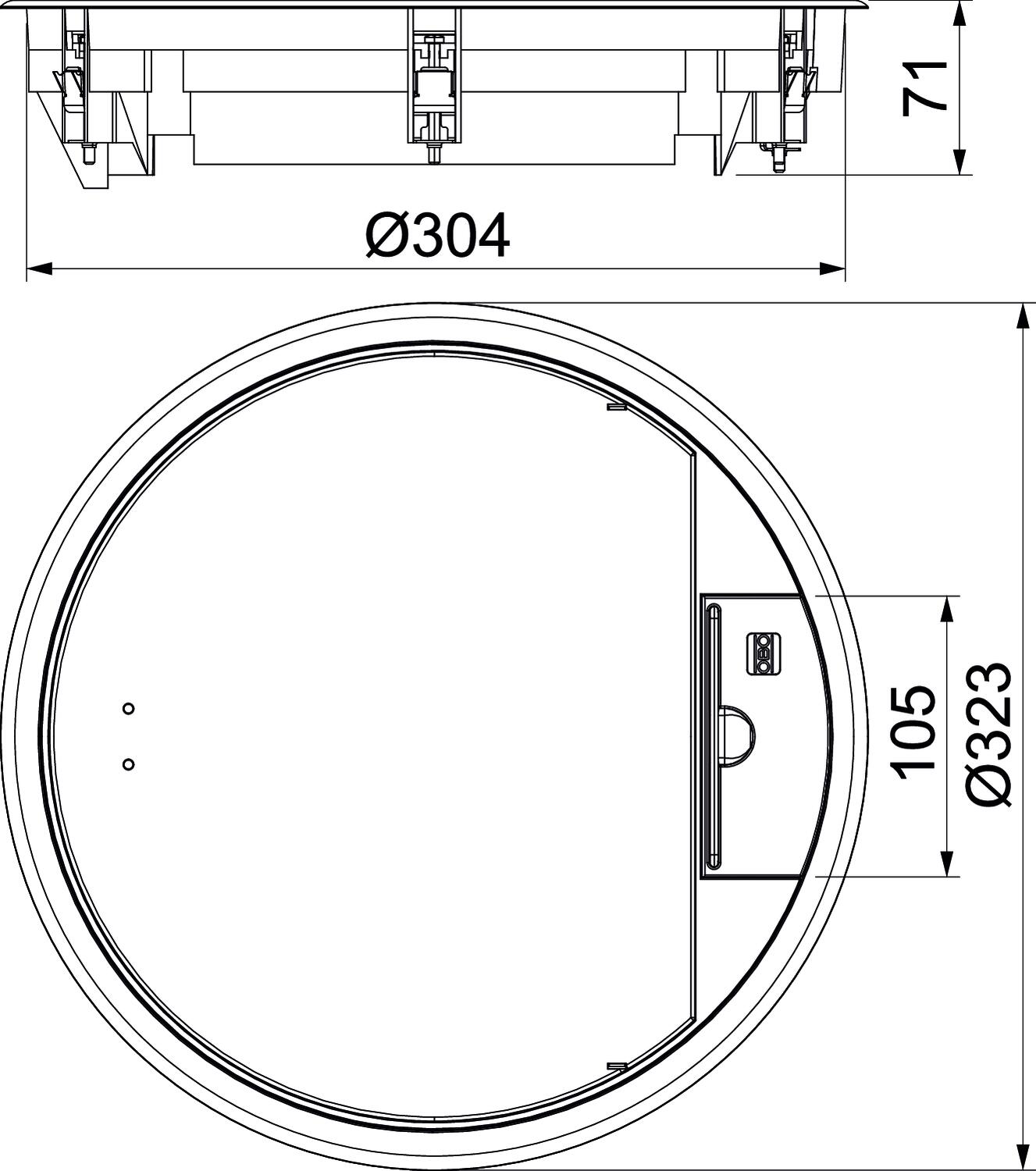

Dimensie Ø323x70
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal ja
Heavy-duty uitvoering nee
Inbouwdiameter 305
Inbouwdiepte 78 mm
Materiaal Spuitgietaluminium
Met uitsparing vloerbekleding ja
Nominale maat voor inbouweenheden R9
Openingsmechanisme Handvat
Toelatingen VDE
Type inbouwsysteem UT4
Uitvoering rond
Verticale last, groot oppervlak tot 5.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte min. 78 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Art.nr. Aantal kl. VKE
GESRA9 10U 10 mm 7405580
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling Verlengstuk extra diepteregeling GES RV 7407536
2 Stuks
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks

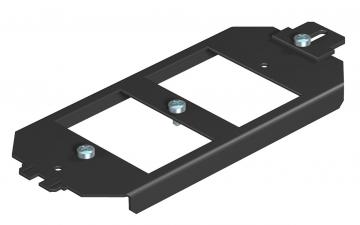

Montagedrager voor data-outlets, lengte 165 mm Montagedrager voor data-outlets, lengte 165 mm MTU 2 7407836
1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm Montagedrager voor data-outlets, systeemlengte 208 mm MTU 3 7407840
1 Stuks

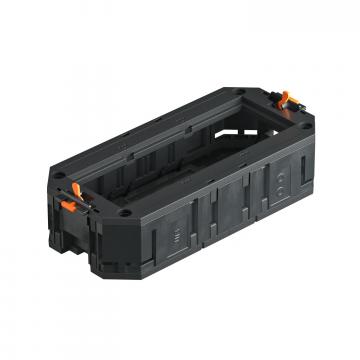

Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm UT3 45 3 7408723
1 Stuks
Universele drager UT4, Module 45®, systeemlengte 208 mm Universele drager UT4, Module 45®, systeemlengte 208 mm UT4 45 4 7408727
1 Stuks
Downloads

Download

EU Conformiteitsverklaring GESRA9 10U / 7405580 , 0.15MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
