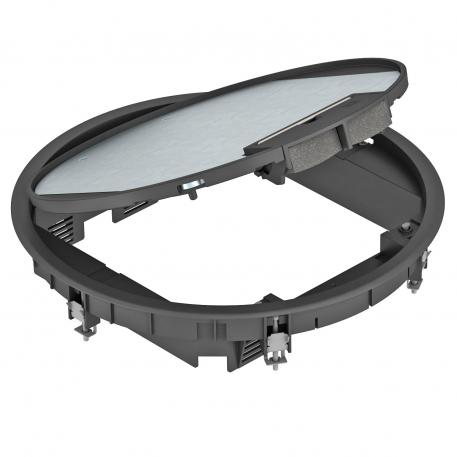

Apparatuurdoos GESR9 met handgreep

Art.nr. 7405532 | EAN 4012195104209

5 mm
R9
Productbeschrijving

Productbeschrijving

Apparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 12
Aantal inbouwdozen 3
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK08
Beschermraam vloerbekleding ja
Breedte 324 mm
Buitendiameter 324 mm
Dikte vloerbedekking 5 mm
Dimensie Ø324x61
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal ja
Geschikt voor vlak gesloten ondervloerkanaal nee
Heavy-duty uitvoering nee
Hoogte 62 mm
Inbouwdiameter 305
Inbouwdiepte 73 mm
Kleur grafietzwart; RAL 9011
Lengte 324 mm
Materiaal Polyamide
Met uitsparing vloerbekleding ja
Nominale maat voor inbouweenheden R9
Openingsmechanisme Handvat
Toelatingen VDE
Type inbouwsysteem MT4 / GB3
Uitvoering rond
Uitvoering leidinguitlaat Draaibaar
Verticale last, groot oppervlak tot 5.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte min. 73 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Nominale maat voor inbouweenheden Kleur Art.nr. Aantal kl. VKE
GESR9 U 7011 5 mm R9 Grijs; RAL 7011 7405528
1 Stuks
GESR9 U 9011 5 mm R9 grafietzwart; RAL 9011 7405532
1 Stuks
GESR9 U 1019 5 mm R9 grijsbeige; RAL 1019 7405536
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling Verlengstuk extra diepteregeling GES RV 7407536
2 Stuks
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm Montagedrager voor data-outlets, systeemlengte 208 mm MTU 3 7407840
1 Stuks
Universele drager UT4, Module 45®, systeemlengte 208 mm Universele drager UT4, Module 45®, systeemlengte 208 mm UT4 45 4 7408727
1 Stuks
