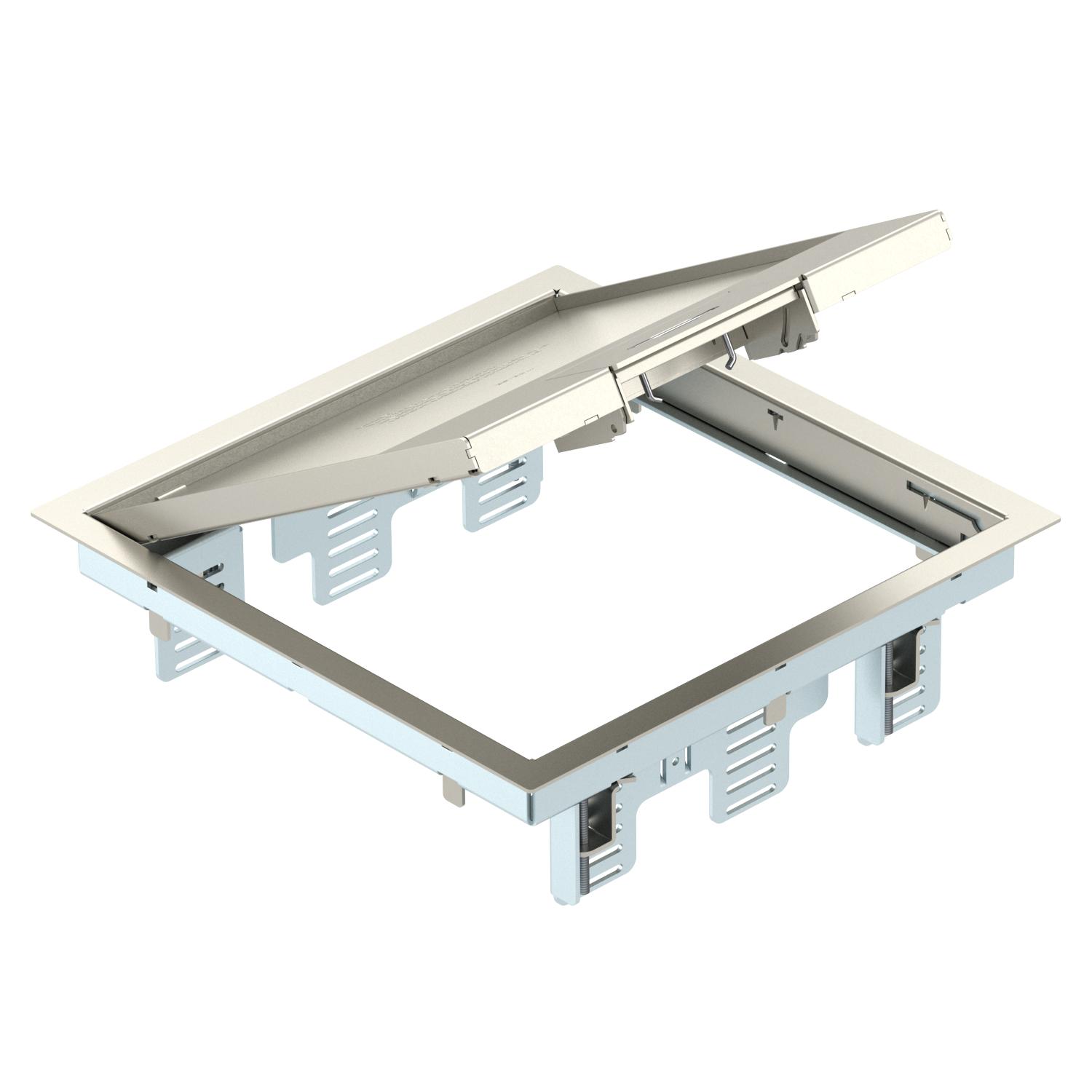

Apparatuurdoos GES9M-2 met handgreep

Art.nr. 7405371 | EAN 4012196028740

Art.nr. / Type	7405371 / GES9M-2 10U

Dikte vloerbedekking	5 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

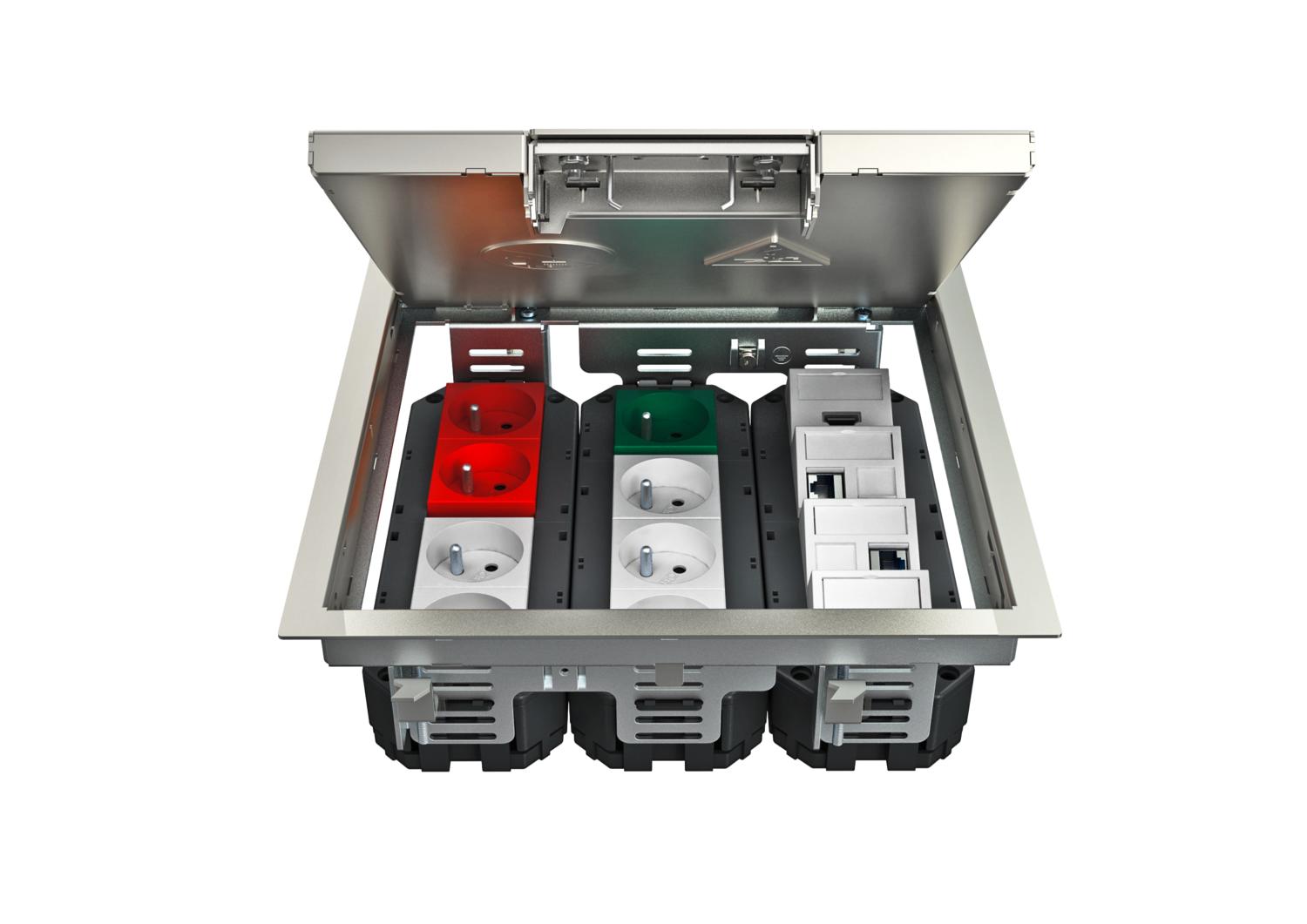

Apparatuurdoos met handgreep voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepasbaar in kanaalsystemen en systeemvloeren binnenshuis.
Vergrendelladder van verzinkt plaatstaal. De vloerbekledingsdikte is op 5 mm ingesteld, indien nodig aanpasbaar op 10 mm.

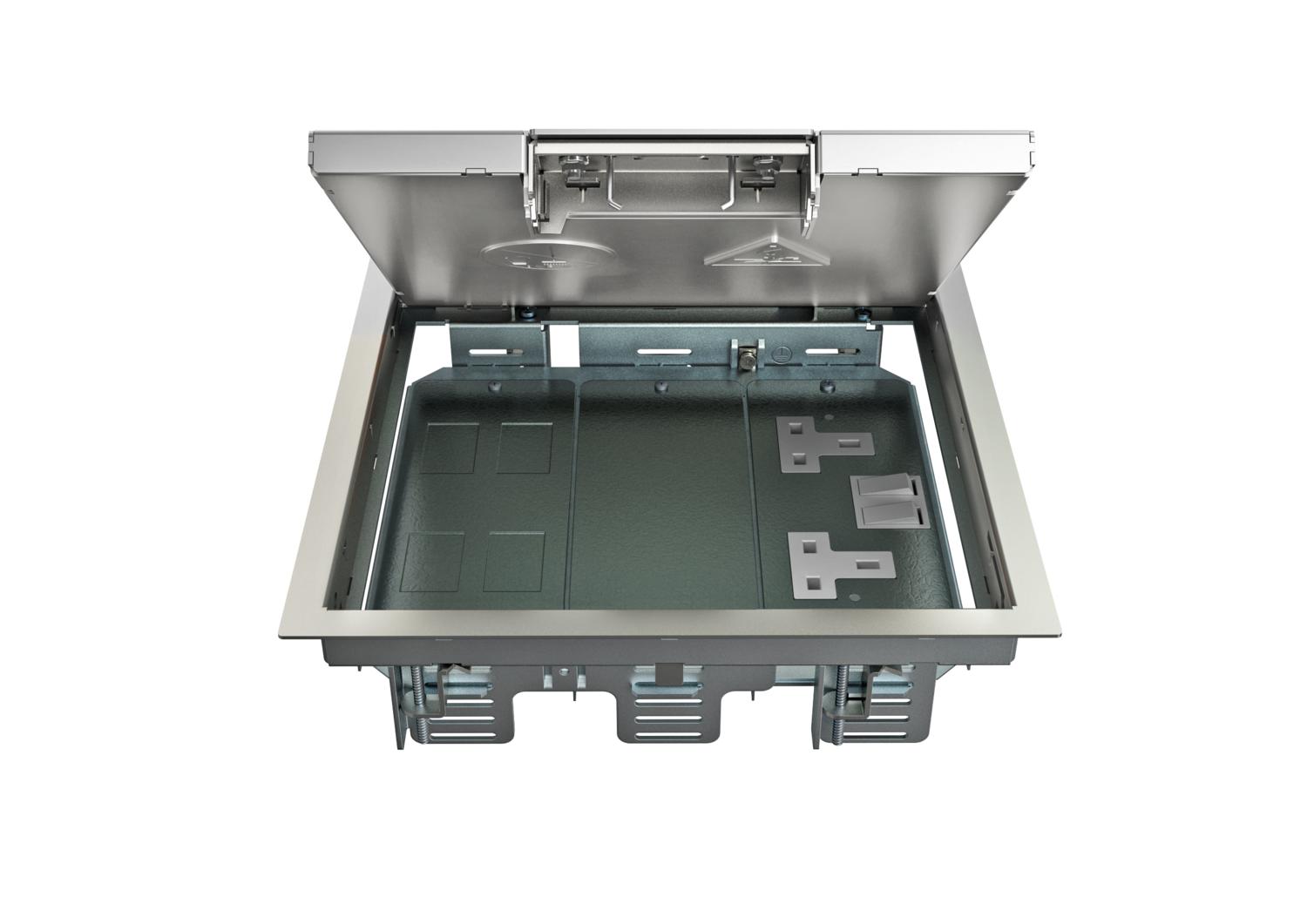

Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd

Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten	12
Aantal inbouwdozen	3
Afdichtingsinbouwmogelijkheid	nee
Apparatuurdrager voor opname van inbouwdozen	ja
Beschermingsgraad (IP) in gebruikte situatie	IP20
Beschermingsgraad (IP) in niet gebruikte situatie	IP40
Beschermingsgraad IK-code	IK10
Beschermraam vloerbekleding	ja
Breedte buitenmaat	265 mm
Breedte inbouwmaat	244 mm
Dikte vloerbedekking	5 mm
Dimensie	266x266x69
Geschikt voor door afwerkvloer overdekt ondervloerkanaal	ja
Geschikt voor inbouw in dubbele vloer	ja
Geschikt voor inbouw in holle vloer	ja
Geschikt voor nat onderhoud	nee
Geschikt voor ondervloerkanaal	ja

Geschikt voor vlak gesloten ondervloerkanaal	nee
Heavy-duty uitvoering	nee
Inbouwdiepte	78 mm
Lengte buitenmaat	265 mm
Lengte inbouwmaat	244 mm
Materiaal	Roestvast staal 1.4301
Met uitsparing vloerbekleding	ja
Nominale maat voor inbouweenheden	9
Openingsmechanisme	Handvat
Raamuitvoering	Frame voor tapijtrand
Type inbouwsysteem	MT4 / GB3
Uitvoering	vierkant
Uitvoering leidinguitlaat	Draaibaar
Verticale last, groot oppervlak	tot 5.000 N
Verticale last, klein oppervlak	tot 3.000 N
Vloerhoogte min.	78 mm
Vloeronderhoud	Droog

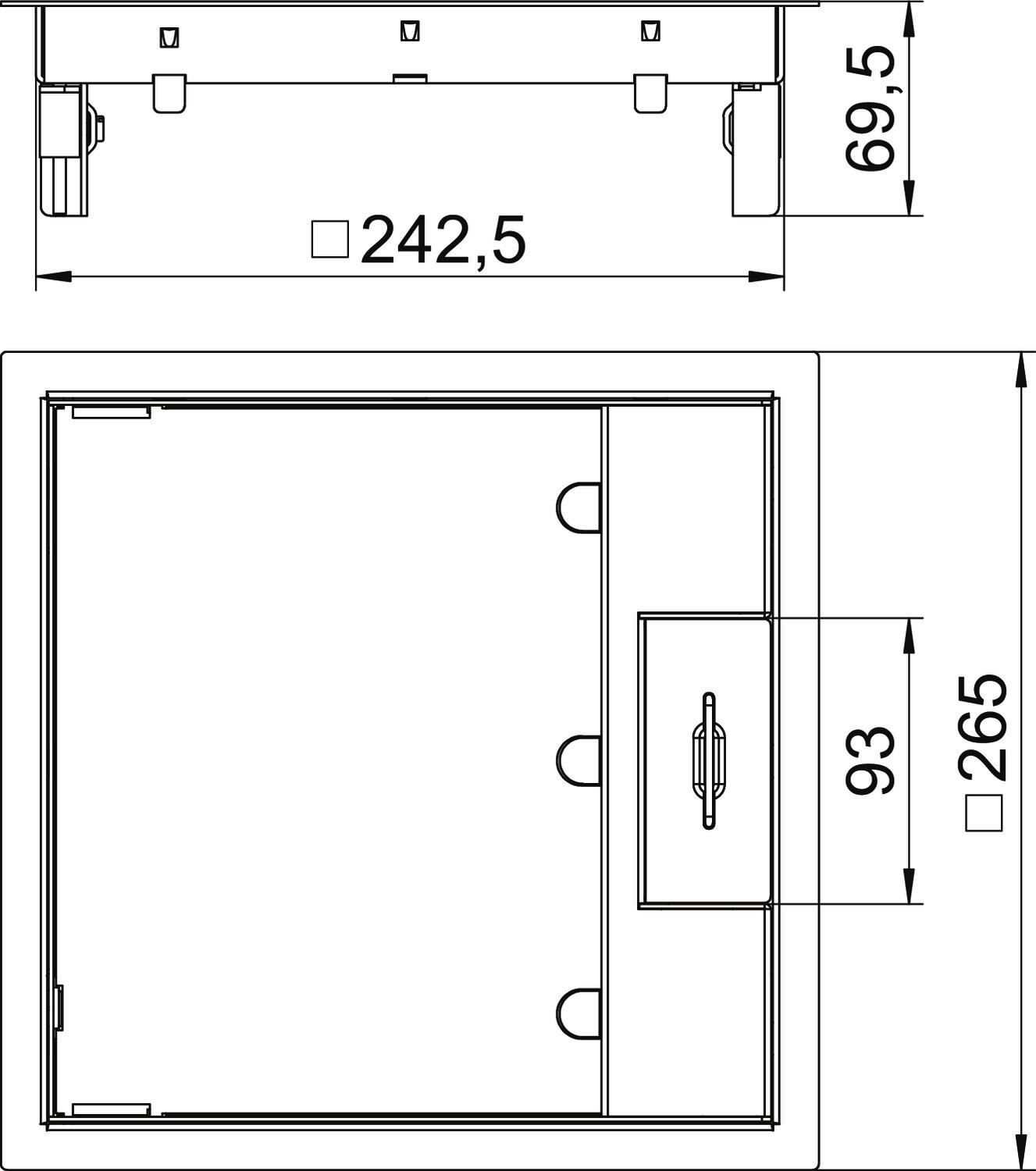

Afmetingen

Breedte	265 mm
Hoogte	67 mm

Lengte	265 mm

Alle typen

Alle typen

Type	Dikte vloerbedekking	Art.nr.	Aantal	kl. VKE
GES9M-2 10U	5 mm	7405371	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

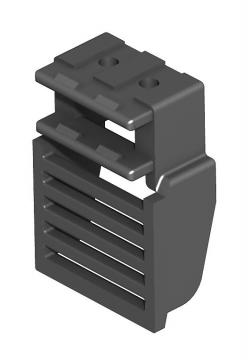

Verlengstuk extra diepteregeling	GES RV	7407536	Stuks	2 Stuks

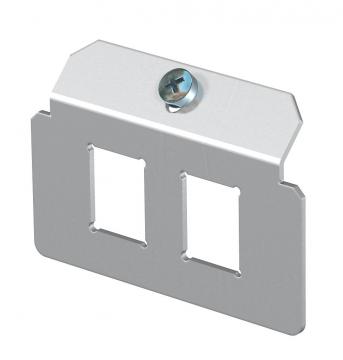

Draagplaat 2 x type C voor montagedrager	MTM 2C	7407788	Stuks	1 Stuks

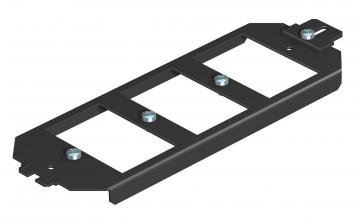

Montagedrager voor data-outlets, systeemlengte 208 mm	MTU 3	7407840	Stuks	1 Stuks

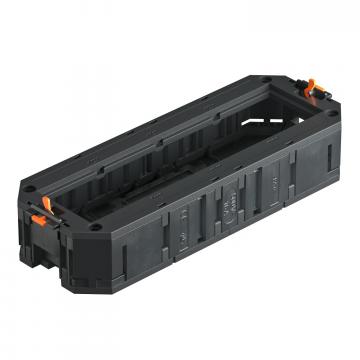

Universele drager UT4, Module 45®, systeemlengte 208 mm	UT4 45 4	7408727	Stuks	1 Stuks
