Apparatuurdoos GES6, gebruik in dubbele vloer

Art.nr. 7405260 | EAN 4012195102847

7405260 / GES6 DB 7011
5 mm
Grijs; RAL 7011
Productbeschrijving
Productbeschrijving
Klapdeksel voor 6 inbouwapparaten in 3 apparatuurdozen UT voor toepassing in verhoogde vloeren binnenshuis. De bevestigingsbeugels hebben een spanbereik tot 50 mm plaatdikte.

Vloerbedekkingsbeschermraam, klapdeksel en snoeruitgang van polyamide.

Uitsparing voor vloerbekleding van 5 mm in deksel
Ook te gebruiken in combinatie met de montagedrager MT. Er kunnen 3 APMT5-afdekplaten voor 6 installatieapparaten worden geïnstalleerd. Het aantal in te bouwen installatie-apparaten is afhankelijk van hun type.


  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwdozen 3
Afdichtingsinbouwmogelijkheid nee
Afm. h 73 mm
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK08
Beschermraam vloerbekleding ja
Breedte buitenmaat 273 mm
Breedte inbouwmaat 252 mm
Dikte vloerbedekking 5 mm

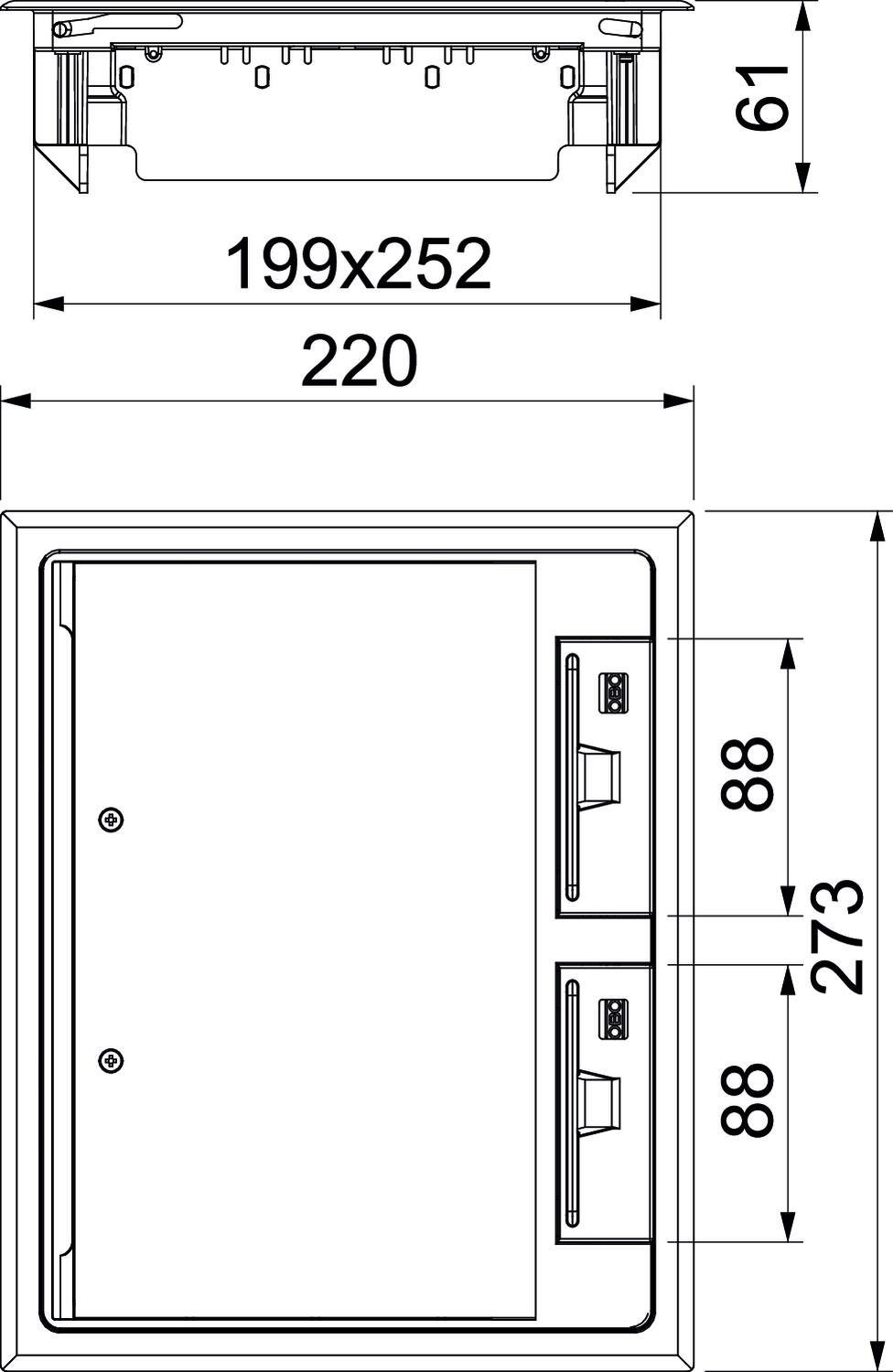

Dimensie 273x220x61
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal nee
Geschikt voor vlak gesloten ondervloerkanaal nee
Heavy-duty uitvoering nee
Inbouwdiepte 73 mm
Kleur Grijs; RAL 7011
Lengte buitenmaat 220 mm
Lengte inbouwmaat 199 mm
Materiaal Polyamide
Met uitsparing vloerbekleding ja
Openingsmechanisme Handvat
Raamuitvoering Frame voor tapijtrand
Toelatingen VDE
Uitvoering Rechthoekig
Uitvoering leidinguitlaat Draaibaar
Vloerhoogte min. 73 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Kleur Art.nr. Aantal kl. VKE
GES6 DB 7011 5 mm Grijs; RAL 7011 7405260
1 Stuks
Downloads

Download

Download

EU Conformiteitsverklaring GES6 DB 7011 / 7405260 , 0.15MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
