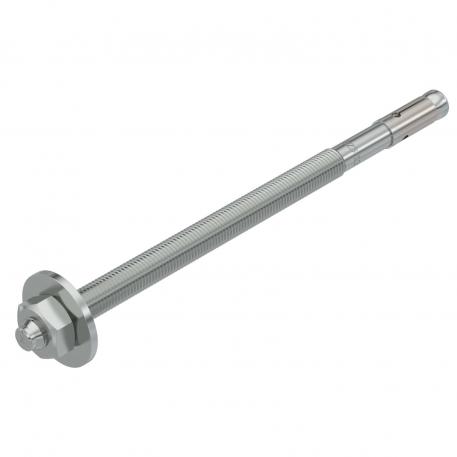

Ankerbout BZ3

Art.nr. 3498698 | EAN 4012197357511

staal
Productbeschrijving

Productbeschrijving

Ankerbout BZ3 voor het verankeren van middelzware tot zware belastingen in gescheurd en ongescheurd beton. Geschikt voor hoge belastingen met kleine rand- en asafstanden. Om in te hameren
Europese Technische Goedkeuring ETA-19/0619, inclusief karakteristieke waarden bij blootstelling aan brand tot brandwerendheid R 120.
Certificaat van geschiktheid bij seismische inwerkingen categorie C1 en C2.
Schoktoelating van het "Bundesamtes für Bevölkerungsschutz", Bern, Zwitserland.
*Met grote sluitring conform NEN-EN-ISO 7093-1 (DIN 9021)
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Bevestigingsinrichting anker Moer
Boorgatdiepte 71 mm
Boringsdiameter min. 10 mm
Brandbeveiligingsklasse volgens EN 13501-2 overige
Dimensie M10x180
ETA aardbevingsclassificatie C1 en C2
Klembereik max. 120 mm
Klembereik min. 60 mm
Klemdikte 120 mm
Lengte 180 mm
Lengte schroefdraad 135 mm
Maat L 180 mm
Materiaal staal
Montagetype plug, anker Voorgepositioneerde installatie
Oppervlak galvanisch verzinkt
Schroefdraad M10
Schroefdraad metrisch 10
Schroefsysteem anker Buitenzeskant
Sleutelwijdte 17
Soort schroefdraad Metrisch
Toelatingen aanwezig ja
Uitvoering voor inslaan
Uitvoering anker Buitendraad
Uitvoering plug/nagel/schroeven spreidplug
Alle typen

Alle typen

Type Lengte Schroefdraad Materiaal Art.nr. Aantal kl. VKE
BZ3 8x65/0-10 65 mm M8 staal 3498680
50 Stuks
BZ3 8x75/0-20 75 mm M8 staal 3498683
50 Stuks
BZ3 8x95/0-40 95 mm M8 staal 3498685
50 Stuks
BZ3 8x165/55-110 165 mm M8 staal 3498687
50 Stuks
BZ3 10x70/0-10 70 mm M10 staal 3498689
50 Stuks
BZ3 10x90/0-30 90 mm M10 staal 3498691
50 Stuks
BZ3 10x110/0-50 110 mm M10 staal 3498693
50 Stuks
BZ3 10x155/35-95 155 mm M10 staal 3498695
50 Stuks
BZ310x180/60-120 180 mm M10 staal 3498698
50 Stuks
BZ312x85/0-10 85 mm M12 staal 3498701
25 Stuks
BZ3 12x110/0-35 110 mm M12 staal 3498703
25 Stuks
BZ312x180/30-105 180 mm M12 staal 3498705
25 Stuks
BZ312x200/50-125 200 mm M12 staal 3498707
25 Stuks
BZ3 16x135/0-35 135 mm M16 staal 3498709
20 Stuks
