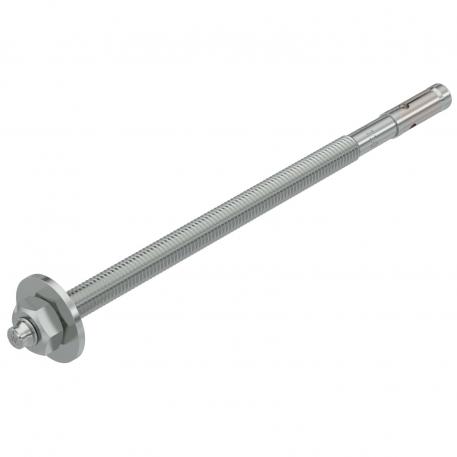

Ankerbout BZ3

Art.nr. 3498687 | EAN 4012197357313

staal
Productbeschrijving

Productbeschrijving

Ankerbout BZ3 voor het verankeren van middelzware tot zware belastingen in gescheurd en ongescheurd beton. Geschikt voor hoge belastingen met kleine rand- en asafstanden. Om in te hameren
Europese Technische Goedkeuring ETA-19/0619, inclusief karakteristieke waarden bij blootstelling aan brand tot brandwerendheid R 120.
Certificaat van geschiktheid bij seismische inwerkingen categorie C1 en C2.
Schoktoelating van het "Bundesamtes für Bevölkerungsschutz", Bern, Zwitserland.
*Met grote sluitring conform NEN-EN-ISO 7093-1 (DIN 9021)
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Bevestigingsinrichting anker Moer
Boringsdiameter min. 8 mm
Brandbeveiligingsklasse volgens EN 13501-2 overige
Dimensie M8x165
ETA aardbevingsclassificatie C1 en C2
Klembereik max. 110 mm
Klembereik min. 55 mm
Klemdikte 110 mm
Lengte 165 mm
Lengte schroefdraad 123 mm
Maat L 165 mm
Materiaal staal
Montagetype plug, anker Voorgepositioneerde installatie
Oppervlak galvanisch verzinkt
Schroefdraad M8
Schroefdraad metrisch 8
Schroefsysteem anker Buitenzeskant
Sleutelwijdte 13
Soort schroefdraad Metrisch
Toelatingen aanwezig ja
Uitvoering voor inslaan
Uitvoering anker Buitendraad
Uitvoering plug/nagel/schroeven spreidplug
Alle typen

Alle typen

Type Lengte Schroefdraad Materiaal Art.nr. Aantal kl. VKE
BZ3 8x65/0-10 65 mm M8 staal 3498680
50 Stuks
BZ3 8x75/0-20 75 mm M8 staal 3498683
50 Stuks
BZ3 8x95/0-40 95 mm M8 staal 3498685
50 Stuks
BZ3 8x165/55-110 165 mm M8 staal 3498687
50 Stuks
BZ3 10x70/0-10 70 mm M10 staal 3498689
50 Stuks
BZ3 10x90/0-30 90 mm M10 staal 3498691
50 Stuks
BZ3 10x110/0-50 110 mm M10 staal 3498693
50 Stuks
BZ3 10x155/35-95 155 mm M10 staal 3498695
50 Stuks
BZ310x180/60-120 180 mm M10 staal 3498698
50 Stuks
BZ312x85/0-10 85 mm M12 staal 3498701
25 Stuks
BZ3 12x110/0-35 110 mm M12 staal 3498703
25 Stuks
BZ312x180/30-105 180 mm M12 staal 3498705
25 Stuks
BZ312x200/50-125 200 mm M12 staal 3498707
25 Stuks
BZ3 16x135/0-35 135 mm M16 staal 3498709
20 Stuks
