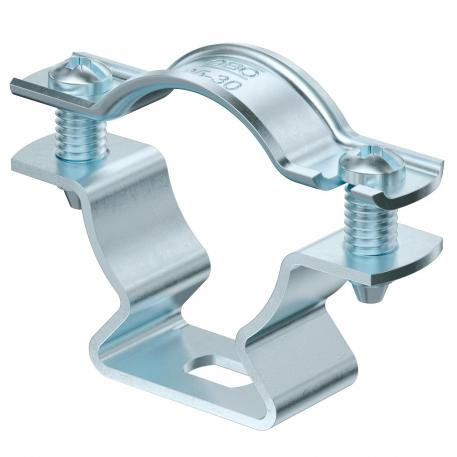

Afstandsklem 733 G

Art.nr. 1362772 | EAN 4012196600083

1,5 mm
staal
galvanisch verzinkt
Productbeschrijving
Productbeschrijving
Afstandsklem voor montage van buizen en kabels aan wand, plafond en vloer. Met zelfsluitende bovenkant. Bevestiging via sleufgat.

Goedgekeurd voor functiebehoud volgens DIN 4102 deel 12, functiebehoudklassen E 30 tot E 90.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afmeting d max. 30 mm
Afmeting D min. 25 mm
Afmeting t1 (mm) 1,5
Afmeting t2 (mm) 1,5
Afstand tot de wand ja
CO₂-voetafdruk (GWP) van wieg tot poort 0,1011 kg CO₂e / 1 Stuk
Dimensie 25-30mm
Geschikt in brandbeveiligingszone ja
Halogeenvrij ja
Maat A 59 mm
Maat b 16 mm
Maat B 45 mm
Maat D 30 mm
Maat L 10 mm
Maat s 16,5 mm
Maat x 7,5 mm
Materiaal staal
Materiaaldikte 1,5 mm
met kunststof mantel nee
Oppervlak galvanisch verzinkt
Spanbereik D max. 30 mm
Spanbereik D min. 25 mm
Type bevestiging Schroefgat
Uitvoering Gesloten
UV-bestendig ja
voor diameter 25 - 30
Alle typen

Alle typen

Type Materiaaldikte Spanbereik D min. Spanbereik D max. Materiaal Oppervlak Art.nr. Aantal kl. VKE
ASL 733 10 G 1,5 mm 8 mm 10 mm staal galvanisch verzinkt 1362754
25 Stuks
ASL 733 12 G 1,5 mm 10 mm 12 mm staal galvanisch verzinkt 1362756
25 Stuks
ASL 733 14 G 1,5 mm 12 mm 14 mm staal galvanisch verzinkt 1362758
25 Stuks
ASL 733 17 G 1,5 mm 14 mm 17 mm staal galvanisch verzinkt 1362762
25 Stuks
ASL 733 20 G 1,5 mm 17 mm 20 mm staal galvanisch verzinkt 1362764
25 Stuks
ASL 733 25 G 1,5 mm 20 mm 25 mm staal galvanisch verzinkt 1362768
25 Stuks
ASL 733 30 G 1,5 mm 25 mm 30 mm staal galvanisch verzinkt 1362772
20 Stuks
ASL 733 36 G 1,5 mm 30 mm 36 mm staal galvanisch verzinkt 1362776
20 Stuks
ASL 733 44 G 1,5 mm 36 mm 44 mm staal galvanisch verzinkt 1362780
20 Stuks
ASL 733 53 G 1,5 mm 44 mm 53 mm staal galvanisch verzinkt 1362784
20 Stuks
ASL 733 63 G 1,5 mm 53 mm 63 mm staal galvanisch verzinkt 1362788
20 Stuks
