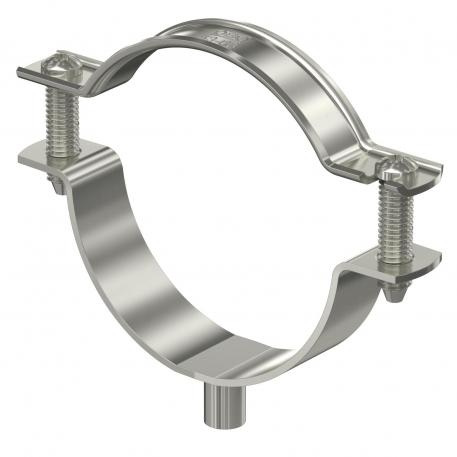

Afstandsklem 732 A4

Art.nr. 1362489 | EAN 4012196599868

Roestvast staal 1.4571
Productbeschrijving

Productbeschrijving

Afstandsklem voor montage van buizen en kabels aan wand, plafond en vloer. Met zelfsluitende bovenkant. Bevestiging via mof met binnendraad.

Goedgekeurd voor functiebehoud volgens DIN 4102 deel 12, functiebehoudklassen E 30 tot E 90.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
Technische gegevens

Technische gegevens

Aantal kabels/ buizen 1
Afmeting d max. 63 mm
Afmeting D min. 53 mm
Afmeting t1 (mm) 1,5
Afmeting t2 (mm) 1,5
Afstand tot de wand ja
Dimensie 53-63mm
Geschikt in brandbeveiligingszone ja
Halogeenvrij ja
Maat A 94 mm
Maat b 18 mm
Maat B 80 mm
Maat D 63 mm
Maat H1 12 mm
Maat x 15 mm
Materiaal Roestvast staal 1.4571
Materiaaldikte 1,5 mm
met kunststof mantel nee
Spanbereik D max. 63 mm
Spanbereik D min. 53 mm
Type bevestiging schroefdraadaansluiting
Uitvoering Gesloten
UV-bestendig ja
voor diameter 53 - 63
Alle typen

Alle typen

Type Materiaaldikte Spanbereik D min. Spanbereik D max. Materiaal Art.nr. Aantal kl. VKE
ASG 732 6 A4 1,25 mm 5 mm 6 mm Roestvast staal 1.4571 1362454
25 Stuks
ASG 732 7 A4 1,25 mm 6 mm 7 mm Roestvast staal 1.4571 1362456
25 Stuks
ASG 732 8 A4 1,25 mm 7 mm 8 mm Roestvast staal 1.4571 1362458
25 Stuks
ASG 732 10 A4 1,25 mm 8 mm 10 mm Roestvast staal 1.4571 1362460
25 Stuks
ASG 732 12 A4 1,25 mm 10 mm 12 mm Roestvast staal 1.4571 1362462
25 Stuks
ASG 732 14 A4 1,25 mm 12 mm 14 mm Roestvast staal 1.4571 1362464
25 Stuks
ASG 732 17 A4 1,25 mm 14 mm 17 mm Roestvast staal 1.4571 1362467
25 Stuks
ASG 732 20 A4 1,25 mm 17 mm 20 mm Roestvast staal 1.4571 1362469
25 Stuks
ASG 732 25 A4 1,25 mm 20 mm 25 mm Roestvast staal 1.4571 1362472
25 Stuks
ASG 732 30 A4 1,5 mm 25 mm 30 mm Roestvast staal 1.4571 1362474
20 Stuks
ASG 732 36 A4 1,5 mm 30 mm 36 mm Roestvast staal 1.4571 1362478
20 Stuks
ASG 732 44 A4 1,5 mm 36 mm 44 mm Roestvast staal 1.4571 1362482
20 Stuks
ASG 732 53 A4 1,5 mm 44 mm 53 mm Roestvast staal 1.4571 1362486
20 Stuks
ASG 732 63 A4 1,5 mm 53 mm 63 mm Roestvast staal 1.4571 1362489
20 Stuks
