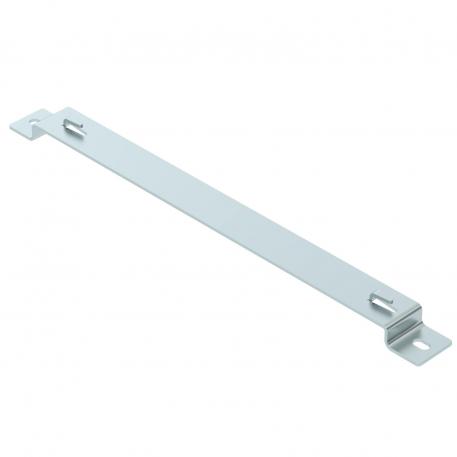

Afstandsbeugel FS 406 | Bevestigingslip | staal | bandverzinkt

morepic-1

morepic-2

Afstandsbeugel FS

Art.nr. 6015689 | EAN 4012196961764

Art.nr. / Type

Maat B

Gootbevestiging	Bevestigingslip

Materiaal	staal

Oppervlak	bandverzinkt

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Afstandsbeugels voor staande montage van draadgoten op de bodem op aan wanden.

Technische gegevens

Technische gegevens

Dimensie	B400mm
Geschikt voor draadgoot	ja
Geschikt voor kabelgoot	nee
Geschikt voor kabelladder	nee
Gootbevestiging	Bevestigingslip
Hoogte	20 mm
Hoogte	0,79 in

Maat A	40 mm
Maat B	406 mm
Maat L	470 mm
Materiaal	staal
Oppervlak	bandverzinkt
Uitvoering	Wand-/plafondbeugel trapeziumprofiel

Alle typen

Alle typen

Type	Maat B	Gootbevestiging	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
DBLG 20 050 FS	56 mm	Bevestigingslip	staal	bandverzinkt	6015646	Stuks	20 Stuks
DBLG 20 100 FS	106 mm	Bevestigingslip	staal	bandverzinkt	6015654	Stuks	20 Stuks
DBLG 20 150 FS	156 mm	Bevestigingslip	staal	bandverzinkt	6015658	Stuks	20 Stuks
DBLG 20 200 FS	206 mm	Bevestigingslip	staal	bandverzinkt	6015662	Stuks	20 Stuks
DBLG 20 300 FS	306 mm	Bevestigingslip	staal	bandverzinkt	6015670	Stuks	20 Stuks
DBLG 20 400 FS	406 mm	Bevestigingslip	staal	bandverzinkt	6015689	Stuks	20 Stuks
DBLG 20 500 FS	506 mm	Bevestigingslip	staal	bandverzinkt	6015693	Stuks	25 Stuks
DBLG 20 600 FS	606 mm	Bevestigingslip	staal	bandverzinkt	6015697	Stuks	25 Stuks

Downloads

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Montagehandleiding Montage-instructies draadgoten , 9.52MB , pdf

Productgrafiek DBLG 20 400 FS / 6015689, 29.00 kB, jpg

Dimensionale tekening DBLG 20 400 FS / 6015689, 57.56 kB, jpg

DBLG 20 400 FS / 6015689

6015689_KSTP1.stp, 103.90 kB

Distanzbügel_DBLG_20_400_FT_FS_FTSO.rfa, 392.00 kB
