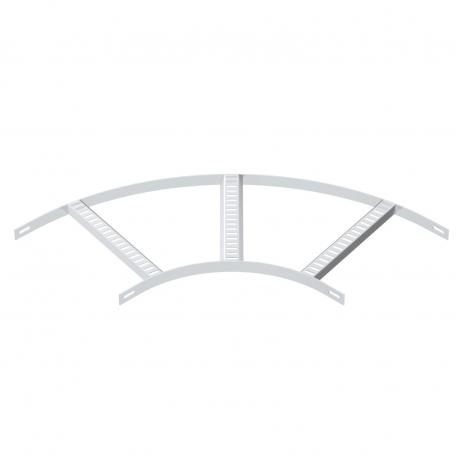

90°-bocht met trapeziumsport ALU 300 | 3

morepic-1

morepic-2

90°-bocht met trapeziumsport ALU

Art.nr. 7098694 | EAN 4012196516520

Art.nr. / Type

Breedte

Plaatdikte	3 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

90° bocht voor scheepsladder type SL 42 met zijhoogte 25 mm, met vastgelaste, geperforeerde, naar onder geopende, rechtvormige sporten.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	300 mm
Dimensie	B306mm
Functiebehoud	nee
Hoogte	25 mm
Kleur	aluminium
Materiaal	aluminium
Oppervlak	gebeitst
Plaatdikte	3 mm

Richtingsverandering	horizontaal
Roestvast staal, gebeitst	ja
Scharnierend	nee
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
SLB 90 42 075ALU	75 mm	3 mm	7098684	Stuks	1 Stuks
SLB 90 42 100ALU	100 mm	3 mm	7098686	Stuks	1 Stuks
SLB 90 42 150ALU	150 mm	3 mm	7098688	Stuks	1 Stuks
SLB 90 42 200ALU	200 mm	3 mm	7098690	Stuks	1 Stuks
SLB 90 42 250ALU	250 mm	3 mm	7098692	Stuks	1 Stuks
SLB 90 42 300ALU	300 mm	3 mm	7098694	Stuks	1 Stuks

Downloads

Specificatieblad SLB 90 42 300ALU / 7098694 , 0.17MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Catalogus Oplossingen voor de scheepsbouw , 2.10MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

EU Conformiteitsverklaring SLB 90 42 300ALU / 7098694 , 0.15MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek SLB 90 42 300ALU / 7098694, 33.56 kB, jpg

Dimensionale tekening SLB 90 42 300ALU / 7098694, 106.90 kB, jpg
