90°-bocht 60 A4 600 | 1,5

morepic-1

morepic-2

90°-bocht 60 A4

Art.nr. 6225110 | EAN 4012196443796

Art.nr. / Type

Breedte

Plaatdikte	1,5 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

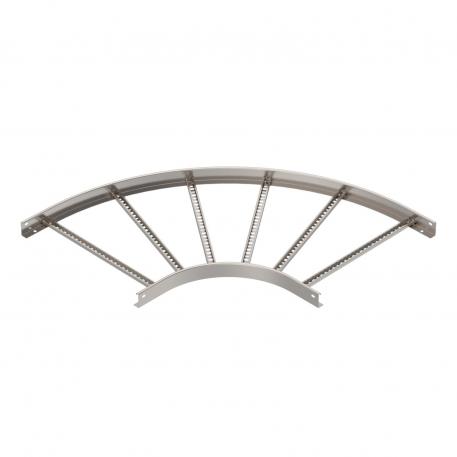

Bocht 90°, horizontaal met gelaste sporten, voor alle types kabelladder met een zijhoogte van 60 mm.

Technische gegevens

Technische gegevens

Afbuiging (hoek)	90°
Breedte	600 mm
Dimensie	60x600
Functiebehoud	nee
Hoogte	60 mm
Maat B	600 mm
Maat R	600 mm
Materiaal	Roestvast staal 1.4571
Oppervlak	blank, nabehandeld

Plaatdikte	1,5 mm
Richtingsverandering	horizontaal
Roestvast staal, gebeitst	nee
Scharnierend	nee
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Alle typen

Alle typen

Type	Breedte	Plaatdikte	Art.nr.	Aantal	kl. VKE
LB 90 620 R3 A4	200 mm	1,5 mm	6225102	Stuks	1 Stuks
LB 90 630 R3 A4	300 mm	1,5 mm	6225104	Stuks	1 Stuks
LB 90 640 R3 A4	400 mm	1,5 mm	6225106	Stuks	1 Stuks
LB 90 650 R3 A4	500 mm	1,5 mm	6225108	Stuks	1 Stuks
LB 90 660 R3 A4	600 mm	1,5 mm	6225110	Stuks	1 Stuks

Toebehoren

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat A4	LVG 60 A4	6208835	Stuks	10 Stuks

Downloads

Specificatieblad LB 90 660 R3 A4 / 6225110 , 0.23MB , pdf

Richtlijn KTS Kabeltragsysteme , 1.61MB , pdf

Brochure Gelast kabelladdersysteem , 2.10MB , pdf

Catalogus Kabeltragsysteme , 45.23MB , pdf

Conformiteitsverklaring LB 90 660 R3 A4 / 6225110 , 0.15MB , pdf

UK-Conformiteitsverklaring LB 90 660 R3 A4 / 6225110 , 0.09MB , pdf

Download

Montagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdf

Montagehandleiding General information on the mounting , 2.61MB , pdf

Productgrafiek LB 90 660 R3 A4 / 6225110, 53.33 kB, jpg

Dimensionale tekening LB 90 660 R3 A4 / 6225110, 18.82 kB, jpg
