- Productbeschrijving
-
Productbeschrijving

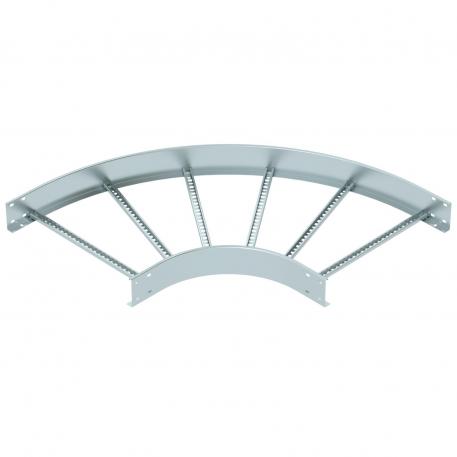

Bocht 90°, horizontaal met gelaste sporten, voor alle types kabelladder met een zijhoogte van 110 mm.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) 90° Breedte 600 mm Dimensie 110x600 Functiebehoud nee Hoogte 110 mm Maat B 600 mm Maat R 600 mm Materiaal staal Oppervlak bandverzinkt Plaatdikte 1,5 mm Richtingsverandering horizontaal Roestvast staal, gebeitst nee Scharnierend nee Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie nee - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS
LVG 110 FS 6216545 10 Stuks - Downloads
-
Specificatieblad LB 90 1160 R3 FS / 6225130 , 0.18MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfConformiteitsverklaring LB 90 1160 R3 FS / 6225130 , 0.15MB , pdfUK-Conformiteitsverklaring LB 90 1160 R3 FS / 6225130 , 0.09MB , pdfREACH Conformiteitsverklaring LB 90 1160 R3 FS / 6225130 , 0.12MB , pdfRoHS Conformiteitsverklaring LB 90 1160 R3 FS / 6225130 , 0.12MB , pdfMontagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdf
