- Productbeschrijving
-

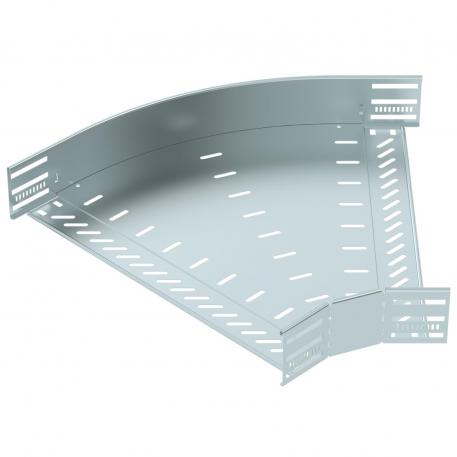

Productbeschrijving45°-bocht om een horizontale aftakking te creëren, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 85 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Voor binnengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) 45° Breedte 500 mm Dimensie 85x500 Functiebehoud nee Geadviseerde aantal schroeven 20 St. Hoogte 85 mm Kleur zink Maat B 500 mm Materiaal staal Materiaaldikte bodemplaat 1 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1 mm Plaatdikte 1,25 mm Richtingsverandering horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering Bocht star Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja - Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel voor bocht 45° FS
RBD 45 500 FS 6036410 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks - Downloads
-
Montagehandleiding Latchable Magic cable tray systems , 11.73MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
