- Productbeschrijving
-

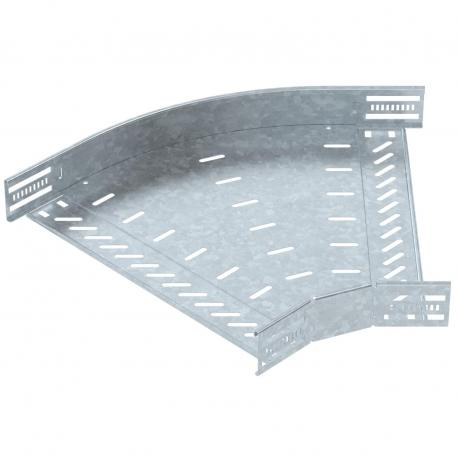

Productbeschrijving45°-bocht om een horizontale aftakking te creëren, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 60 mm. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Zowel voor binnen- als buitengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) 45° Breedte 400 mm Dimensie 60x400 Functiebehoud ja Geadviseerde aantal schroeven 14 St. Hoogte 60 mm Kleur zink Maat B 400 mm Materiaal staal Materiaaldikte bodemplaat 1 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak thermisch verzinkt Plaatdikte 1 mm Plaatdikte 1,25 mm Richtingsverandering horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering Bocht star Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja - Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel voor bocht 45° DD
RBD 45 400 DD 6036458 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Selectiehulp Selection aid cable trays, screwable , 2.17MB , pdfSelectiehulp Selection aid for cable trays, Magic , 0.25MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.73MB , pdfMontagehandleiding General information on the mounting , 2.61MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
